ヒューズ切れ､電球切れのとき

ヒューズの受け持つ装置

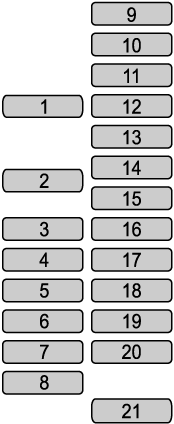

室内ヒューズボックス

位置	表示	容量	保護装置
1	P.SEAT D	30 A	運転席パワーシート
2	P.SEAT P1	30 A	助手席パワーシート
3	R.SEAT W1	20 A	シートヒーター
4	P.WINDOW2	25 A	パワーウインドー
5	SRS2/ESCL	15 A	ステアリングロック
6	D.LOCK	25 A	パワードアロック
7	SEAT WARM	20 A	シートヒーター
8	SUNROOF	10 A	電動スライドガラスサンルーフ
9	R.OUTLET1	15 A	電源ソケット
10	MIRROR	7.5 A	電動ミラー
11	AT IND	7.5 A	オートマチックトランスミッションインジケーター
12	INTERIOR1	15 A	各種電源
13	INTERIOR2	10 A	各種電源
14	R.OUTLET2	15 A	電源ソケット
15	USB	7.5 A	USB電源ソケット
16	SCR3	15 A	―
17	SCR4	15 A	―
18	AUDIO3	15 A	オーディオ
19	R.SHADE	7.5 A	電動リアウインドーサンシェード
20	M.DEF	7.5 A	ミラーデフォッガー (曇り取り)
21	―	―	―

エンジンルーム内ヒューズボックス

位置	表示	容量	保護装置
1	AUDIO DCDC REG	30 A	各種電源
2	IG2	30 A	各種電源
3	INJECTOR ENG. SUB	30 A	エンジンコントロールシステム
4	SCR1 EVVT	20 A	エンジンコントロールシステム
5	P.WINDOW1	30 A	パワーウインドー
6	IG1 2	30 A	各種電源
7	―	―	―
8	ADD FAN DE	50 A	クーリングファン
9	DEFOG	40 A	リアウインドーデフォッガー (曇り取り)
10	DCDC DE	40 A	―
11	EPB R	20 A	電動パーキングブレーキ (EPB) 右
12	EPB L	20 A	電動パーキングブレーキ (EPB) 左
13	CABIN.+B	50 A	各種電源
14	FAN GE	30 A	クーリングファン
15	ENG.MAIN	40 A	エンジンコントロールシステム
16	ABS/DSC M	50 A	ABS､DSC
17	HEATER	40 A	空調
18	WIPER	20 A	フロントワイパー/ウォッシャー
19	FAN DE	50 A	クーリングファン
20	ADD FAN GE	30 A	クーリングファン
21	ENGINE3	15 A	エンジンコントロールシステム
22	ENGINE2	15 A	エンジンコントロールシステム
23	AUDIO2	7.5 A	オーディオ
24	METER2	10 A	メーター
25	SRS1	7.5 A	エアバッグシステム
26	METER1	10 A	メーター
27	ENGINE.IG1	7.5 A	エンジンコントロールシステム
28	AT	15 A	トランスアクスルコントロールシステム､エンジンスイッチ
29	H/CLEAN	20 A	ヘッドランプウォッシャー
30	A/C	7.5 A	空調
31	AT PUMP	15 A	トランスアクスルコントロールシステム
32	HORN	15 A	ホーン
33	R.WIPER	15 A	リアワイパー
34	H/L HI	20 A	ヘッドランプ (ハイビーム)
35	―	―	―
36	WIPER.DEI	20 A	ウインドーワイパーデアイサー
37	ENG.+B	7.5 A	エンジンコントロールシステム
38	H/L LOW L	15 A	ヘッドランプ左 (ロービーム)
39	GLOW SIG	5 A	エンジンコントロールシステム
40	ENGINE1 ENGINE4	15 A	エンジンコントロールシステム
41	C/U IG1	15 A	各種電源
42	ST.HEATER	15 A	ステアリングヒーター
43	―	―	―
44	AUDIO1	25 A	オーディオ
45	ABS/DSC S	30 A	ABS､DSC
46	FUEL PUMP	15 A	フューエルポンプ
47	FUEL WARM	25 A	フューエルウォーマー
48	TAIL	15 A	尾灯､番号灯､車幅灯
49	SCR2 FUEL PUMP2	25 A	―
50	HAZARD	25 A	方向指示灯/非常点滅灯
51	H/L LOW R	15 A	ヘッドランプ右 (ロービーム)
52	OUTLET	25 A	―
53	STOP	10 A	制動灯
54	ROOM	25 A	各種電源

ランプ類､電気装置が作動しないとき

ランプ類が点灯しないときや電気装置が作動しないときは､ヒューズ切れや電球切れが考えられます。

まずヒューズを点検し､必要に応じて交換してください。

ヒューズの交換

室内ヒューズボックス

電源ポジションをOFFにします。 ヒューズボックスのカバーを開きます。ヒューズボックスは助手席左下と､エンジンルーム内にあります。

エンジンルーム内ヒューズボックス

各ヒューズはグレードや仕様により無い場合があります。

ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。

知識を閉じる

知識を開く

ヒューズの位置を確認し､故障の状況から､点検すべきヒューズを確認してください。 →参照「ヒューズの受け持つ装置」 ヒューズを抜き取ります。
ヒューズを点検し､切れている場合は､規定容量のヒューズと交換します。 ヒューズボックスのカバーを元の通り取り付けます。

規定容量を超えるヒューズを使用したり､ヒューズの代わりに針金や銀紙などを使用しない。

配線などが過熱し､焼損して火災になるおそれがあります。

警告を閉じる

警告を開く

: 必ずマツダ純正品または同等品を使用してください。

注意を閉じる

注意を開く

ヒューズを交換してもすぐ切れる場合は､マツダ販売店で点検を受けてください。

知識を閉じる

知識を開く

電球 (バルブ) の交換

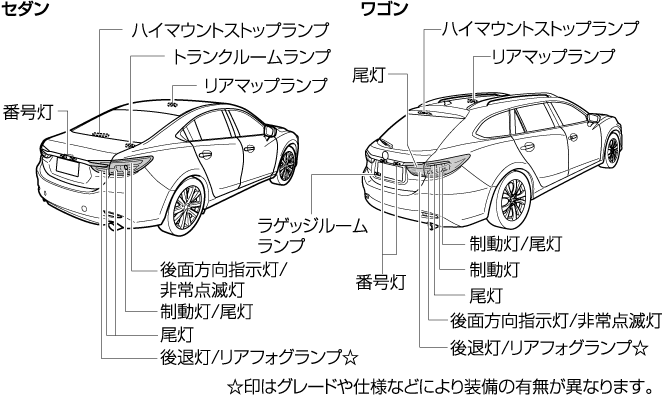

フロント

リア

: 電球を交換するときは､各ランプを消灯させ､電球が冷えてから交換してください。やけどをするおそれがあります。

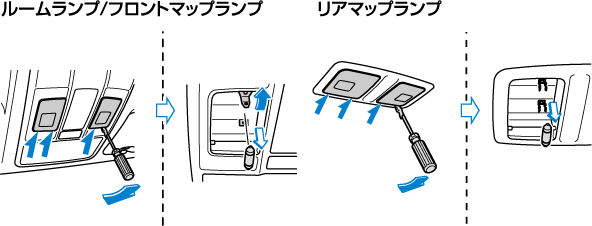

: ルームランプ､ラゲッジルームランプのレンズを取りはずすときは､マイナスドライバーなどの先端に布を巻いてご使用ください。マイナスドライバーが直接レンズや内装に当たると､傷がつくおそれがあります。

: マイナスドライバーなどを使ってレンズやランプ本体を取りはずすときは､マイナスドライバーなどが内部の端子に当たらないようにしてください。マイナスドライバーなどが直接端子に当たると､ショートするおそれがあります。

注意を閉じる

注意を開く

交換する電球について

必ず同じW数の電球を使用してください。
ランプの曇りについて

ヘッドランプ､制動灯などのランプは､雨天走行や洗車などの使用条件によりレンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によるもので､雨天時などに窓ガラスが曇るのと同様の現象であり､機能上の問題はありません。ただし､レンズ内面に大粒の水滴がついているときやランプ内に水がたまっているときは､マツダ販売店にご相談ください。

知識を閉じる

知識を開く

電球にはLEDタイプとバルブタイプがあります。

バルブタイプのみ交換することができます。

LEDタイプ
