ヒューズ切れ､電球切れのとき

室内ヒューズボックス

1. 電源ポジションをOFFにします。

2. ヒューズボックスのカバーを開きます。ヒューズボックスは助手席左下と､エンジンルーム内にあります。

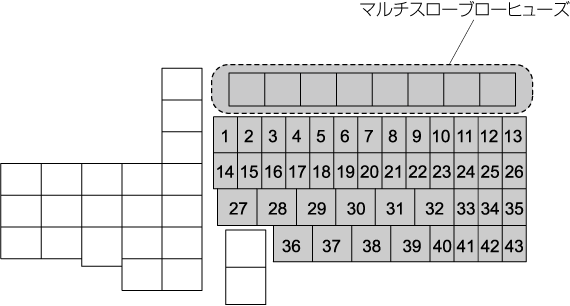

エンジンルーム内ヒューズボックス

3. ヒューズの位置を確認し､故障の状況から､点検すべきヒューズを確認してください。

   →参照「ヒューズの受け持つ装置」

4. ヒューズを抜き取ります。

5. ヒューズを点検し､切れている場合は､規定容量のヒューズと交換します。

6. ヒューズボックスのカバーを元の通り取り付けます。

フロント

リア



---

電球を交換するときは､各ランプを消灯させ､電球が冷えてから交換してください。やけどをするおそれがあります。

番号灯､ルームランプ､ラゲッジルームランプのレンズを取りはずすときは､マイナスドライバーなどの先端に布を巻いてご使用ください。マイナスドライバーが直接レンズに当たると､傷がつくおそれがあります。

マイナスドライバーなどを使ってレンズやランプ本体を取りはずすときは､マイナスドライバーなどが内部の端子に当たらないようにしてください。マイナスドライバーなどが直接端子に当たると､ショートするおそれがあります。

注意を閉じる

注意を開く



---

• ハロゲン球の取り扱いについて

  ハロゲン球を素手で触れてはいけませんが､万一､誤ってハロゲン球に触れてしまったときは､水で薄めた中性洗剤 (約5%) をやわらかい布に含ませ､汚れをふき取ってください。

• 交換する電球について

  必ず同じW数の電球を使用してください。

• ランプの曇りについて

  ヘッドランプ､制動灯などのランプは､雨天走行や洗車などの使用条件によりレンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によるもので､雨天時などに窓ガラスが曇るのと同様の現象であり､機能上の問題はありません。ただし､レンズ内面に大粒の水滴がついているときやランプ内に水がたまっているときは､マツダ販売店にご相談ください。

知識を閉じる

知識を開く

ヘッドランプ (LEDヘッドランプ装備車)

LEDタイプの電球のため交換できません。交換については､マツダ販売店にご相談ください。

ヘッドランプ (ハロゲンヘッドランプ装備車)

上向き (ハイビーム)

1. ボンネットを開けます。

2. ツメを押し､コネクターをはずします。

3. ソケットを反時計回りにまわして取りはずします。

4. 電球を取り換えます。

5. はずした手順と逆の手順で取り付けます。

下向き (ロービーム)

1. エンジンをかけ､交換する側と反対の方向にハンドルをいっぱいにきり､エンジンをきります。

2. ファスナー､ネジをはずし､マッドガードをめくります。

3. ツメを押し､コネクターをはずします。

4. ソケットを反時計回りにまわして取りはずします。

5. 電球を取り換えます。

6. はずした手順と逆の手順で取り付けます。

車幅灯 (LEDヘッドランプ装備車)

LEDタイプの電球のため交換できません。交換については､マツダ販売店にご相談ください。

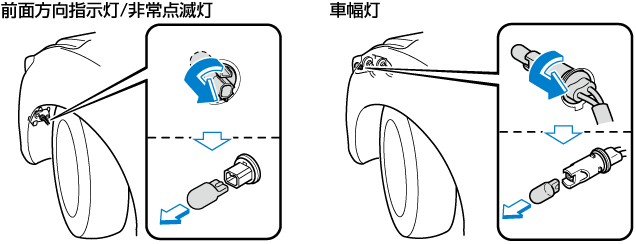

前面方向指示灯/非常点滅灯､車幅灯 (ハロゲンヘッドランプ装備車)

1. エンジンをかけ､交換する側と反対の方向にハンドルをいっぱいにきり､エンジンをきります。

2. ファスナー､ネジをはずし､マッドガードをめくります。

3. (前面方向指示灯/非常点滅灯)

   ツメを押し､コネクターを取りはずします。



4. ソケットを反時計回りにまわして取りはずし､電球を抜き取ります。



5. 電球を取り換えます。

6. はずした手順と逆の手順で取り付けます。

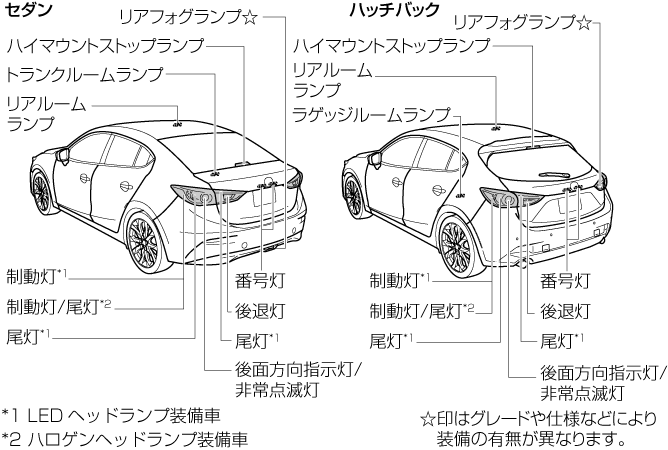

制動灯 (LEDヘッドランプ装備車)､尾灯 (LEDヘッドランプ装備車)､側面方向指示灯/非常点滅灯､ハイマウントストップランプ､フロントフォグランプ

LEDタイプの電球のため交換できません。交換については､マツダ販売店にご相談ください。

後面方向指示灯/非常点滅灯､制動灯/尾灯 (ハロゲンヘッドランプ装備車)

セダン

1. トランクを開けます。

2. ファスナーを取りはずしてトランクエンドトリムを取りはずします。

3. ファスナーを取りはずしてトランクサイドトリムをめくります。

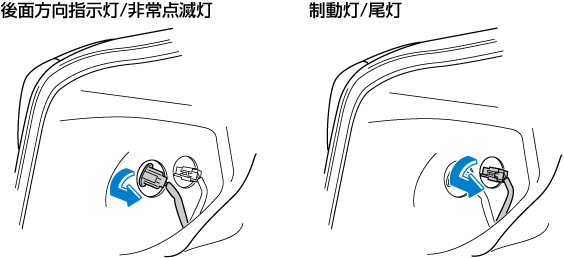

4. ソケットを反時計回りにまわして取りはずします。

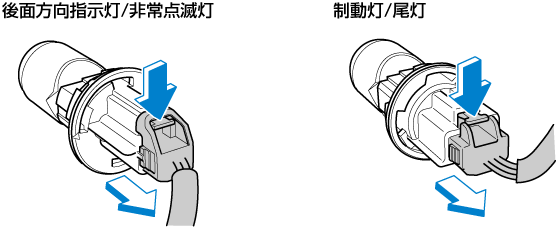

5. ツメを押し､コネクターを取りはずします。



6. 電球を抜き取り､取り換えます。

7. はずした手順と逆の手順で取り付けます。

ハッチバック

(左側)

1. リアゲートを開けます。

2. カバーを取りはずします。

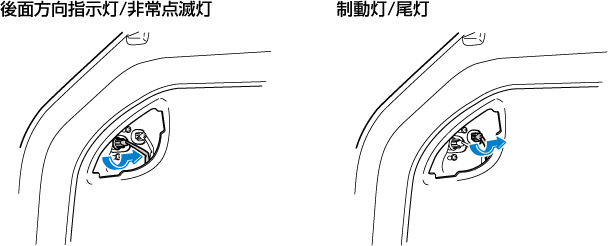

3. ソケットを反時計回りにまわして取りはずします。



4. ツメを押し､コネクターを取りはずします。



5. 電球を抜き取り､取り換えます。

6. はずした手順と逆の手順で取り付けます。

(右側)

1. リアゲートを開けます。

2. ノブをまわし､カバーを取りはずします。

3. 蝶ネジを左にまわしてはずし､ソケットをゆるめてジャッキを取り出します。

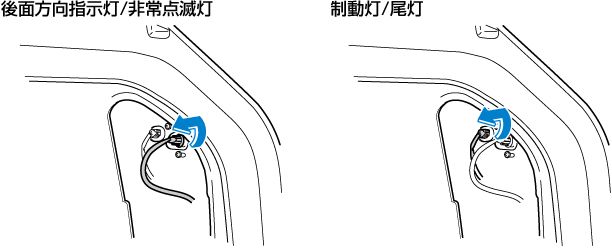

4. ソケットを反時計回りにまわして取りはずします。



5. ツメを押し､コネクターを取りはずします。



6. 電球を抜き取り､取り換えます。

7. はずした手順と逆の手順で取り付けます。

8. 取り出したジャッキを格納します。

   →参照「ジャッキを格納するとき」

後退灯 (セダン)､後退灯/リアフォグランプ (ハッチバック)

セダン

1. トランクを開けます。

2. ファスナーを取りはずしてトランクトリムをめくります。

3. ツメを押し､コネクターを取りはずします。

4. ソケットを反時計回りにまわして取りはずし､電球を抜き取ります。

5. 電球を取り換えます。

6. はずした手順と逆の手順で取り付けます。

ハッチバック

1. リアゲートを開けます。

2. マイナスドライバーなどの先端に布を巻き､カバーを取りはずします。

3. ツメを押し､コネクターを取りはずします。

4. ソケットを反時計回りにまわして取りはずし､電球を抜き取ります。

5. 電球を取り換えます。

6. はずした手順と逆の手順で取り付けます。

リアフォグランプ (セダン)

1. ソケットを反時計回りにまわして取りはずし､電球を抜き取ります。

2. 電球を取り換えます。

3. はずした手順と逆の手順で取り付けます。

番号灯

セダン

1. トランクを開けます。

2. ファスナーを取りはずしてトランクトリムをめくります。

3. ツメを押し､コネクターを取りはずします。

4. ソケットを反時計回りにまわして取りはずし､電球を抜き取ります。

5. 電球を取り換えます。

6. はずした手順と逆の手順で取り付けます。

ハッチバック

フロントルームランプ/マップランプ､リアルームランプ､バニティミラーランプ

1. マイナスドライバーなどの先端に布を巻き､レンズを取りはずします。

2. 電球を取りはずします。



3. 電球を取り換えます。

4. はずした手順と逆の手順で取り付けます。

トランクルームランプ (セダン)

1. レンズの両側を押さえ､レンズを取りはずします。

2. 電球を抜き取ります。

3. 電球を取り換えます。

4. はずした手順と逆の手順で取り付けます。

ラゲッジルームランプ (ハッチバック)

1. マイナスドライバーなどの先端に布を巻き､レンズを取りはずします。

2. ツメを押し､コネクターを取りはずします。

3. 電球を抜き取ります。

4. 電球を取り換えます。

5. はずした手順と逆の手順で取り付けます。
