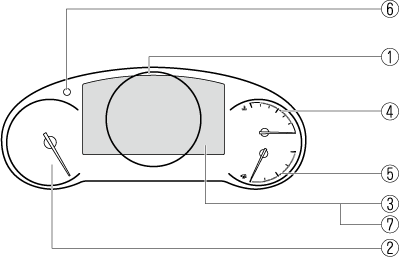

メーター､警告灯､表示灯の見方

走行速度をkm/hで示します。

1分間あたりのエンジン回転数を示します。



---

指針がレッドゾーン (許容回転数以上を示す) に入らないように運転してください。エンジンの故障につながるおそれがあります。

注意を閉じる

注意を開く



---

ストライプゾーンはレッドゾーンに入らないようにするために､早めの変速を促すゾーンです。

知識を閉じる

知識を開く

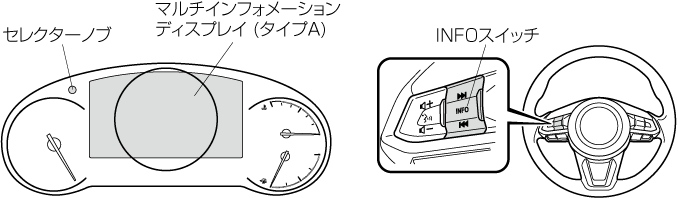

マルチインフォメーションディスプレイ (タイプA) は次の情報を表示します。

• スピードメーター

• オドメーター

• トリップメーター

• 外気温

• 走行可能距離

• 平均燃費

• 瞬間燃費

• メンテナンスモニター

• マツダ インテリジェント ドライブ セレクト (Mi-Drive) 表示

• ブラインド･スポット･モニタリング (BSM) 表示

• 車間認知支援システム表示

• マツダ･レーダー･クルーズ･コントロール (MRCC) 表示

• マツダ･レーダー･クルーズ･コントロール (全車速追従機能付) (MRCC (全車速追従機能付)) 表示

• クルージング&トラフィック･サポート (CTS) 表示

• レーンキープ･アシスト･システム (LAS) &車線逸脱警報システム表示

• 半ドア警告表示/リアゲート開警告表示

• メッセージ表示画面

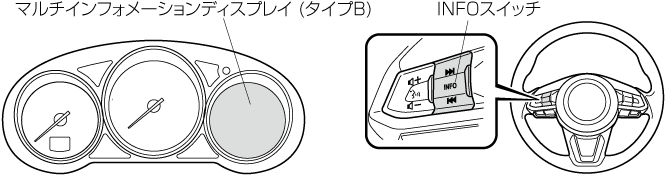

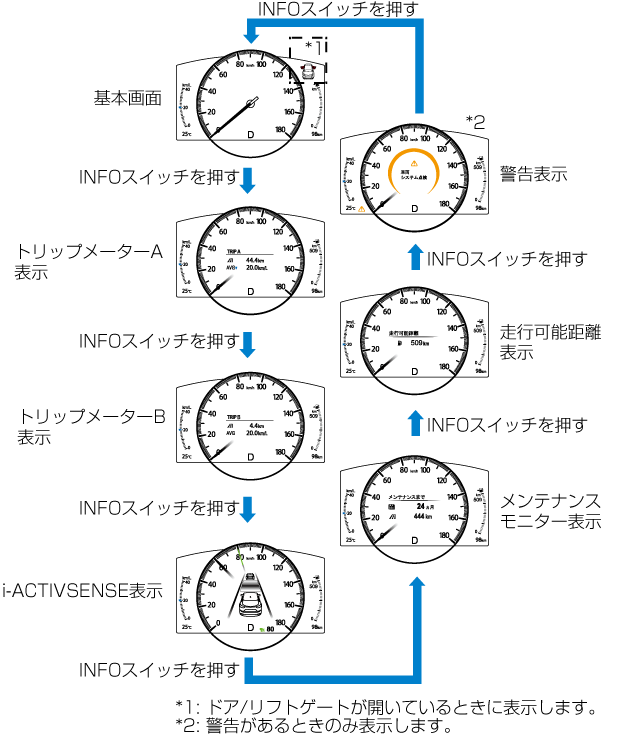

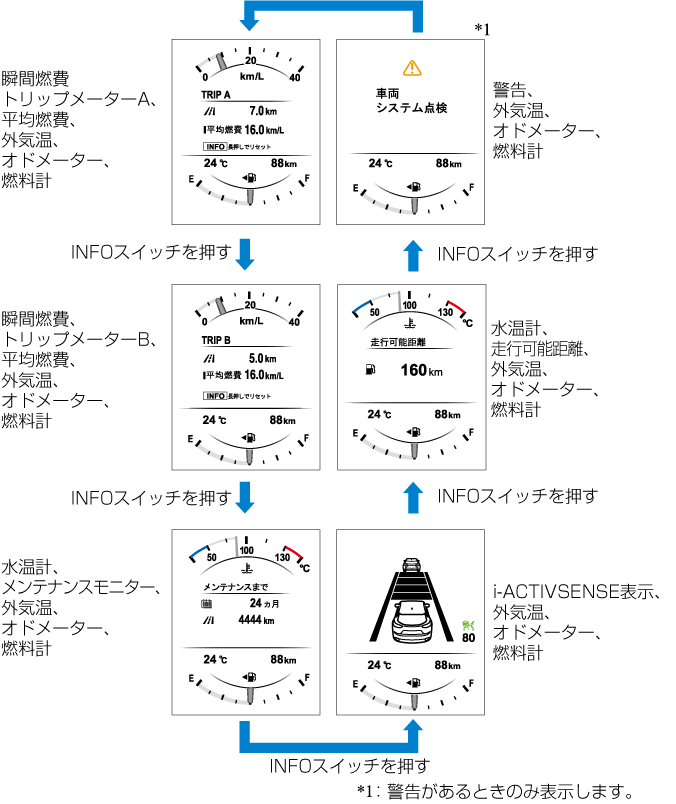

INFOスイッチを押すごとに表示が切り替わります。

セレクターノブを長押しするごとに表示が切り替わります。

オドメーター

走行した総距離をkm単位で示します。

トリップメーター

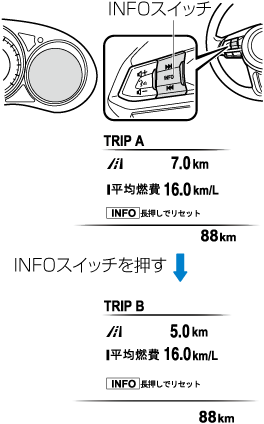

一定区間の走行距離をkm単位で示します (右側の数字は100 m単位です)。2種類 (TRIP A､TRIP B) の区間距離を計測することができます。たとえば､TRIP Aモードで給油してからの距離を測りながら､TRIP Bモードで出発してからの距離を測ることができます。電源ポジションがONのとき､INFOスイッチを押すごとに､TRIP A､TRIP Bが切り替わります。トリップメーターを“0”にもどすときは､それぞれのモードのときにINFOスイッチを1秒以上押します。

電源ポジションがONのとき､エンジン冷却水の温度を示します。



---

水温計の指針が赤いゲージを示すときは､オーバーヒートのおそれがあります。エンジンに負担をかけないように､ゆっくり走行してください。

→参照「オーバーヒートについて」

注意を閉じる

注意を開く

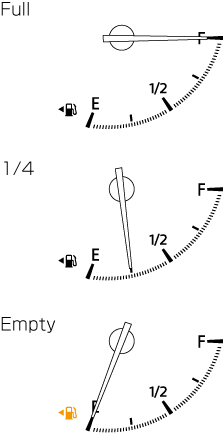

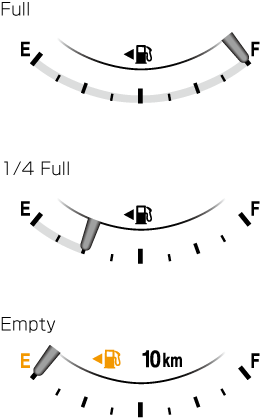

電源ポジションがONのとき､燃料の残量を示します。

燃料が少なくなると､燃料残量警告灯が点灯します。早めに燃料を補給してください。

→参照「処置する」

目盛りが“E”に近づいたら､早めに燃料を補給してください。

→参照「給油のしかた」

燃料が少なくなると､エンジン不調やエンストする場合があります。エンジン不調やエンストが発生する場合は､すみやかに安全な場所へ車を移動させ､燃料を少なくとも10 L補給してください。



---

• 燃料補給後は､指針が安定するまでしばらく時間がかかる場合があります。また､坂道やカーブなどでは､タンク内の燃料が移動するため､目盛りが増減することがあります。

• の矢印は燃料補給口が助手席側にあることを示します。

知識を閉じる

知識を開く

電源ポジションがONで車幅灯が点灯しているときにパネルライトは減光されます。ただし、昼間にライトを点けたときなど、ライトセンサーが車両の周辺が明るいと感知した場合、パネルライトは減光されません。



---

• 夕方や薄暗い場所で電源ポジションをONにすると、ライトセンサーが周辺の明るさを感知するまでの数秒間パネルライトが減光され、明るさを感知した後に減光が解除される場合があります。

• 車幅灯が点灯すると､メーター内の車幅灯表示灯が点灯します。

  →参照「ヘッドランプの点灯/消灯」

知識を閉じる

知識を開く

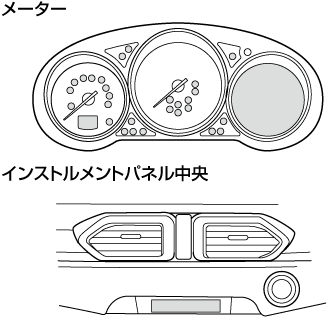

パネルライトコントロールスイッチをまわすと､メーターおよびインストルメントパネルの明るさを調節できます。

• 左にまわすと暗くなり､最も暗い位置で音が鳴ります。

• 右にまわすと明るくなります。

減光解除機能

電源ポジションがON で､メーターが減光しているときに､パネルライトコントロールスイッチを右に音が鳴るまでまわすと､減光を解除できます。メーターなどが見えにくい場合は減光を解除してください。



---

• パネルライトコントロールスイッチを押して､減光を解除することができます。

• 減光を解除しているときは､車幅灯が点灯しても､メーターは減光されません。

• 減光を解除しているとき､センターディスプレイは常に昼画面になります。

知識を閉じる

知識を開く

電源ポジションがONのとき、外気温を表示します。

現在の燃料残量と燃費から走行可能距離を算出して表示します。

お車を購入されたとき、または過去のデータをリセットしたときからの累積走行距離と累積消費燃料から､約1分間ごとに平均燃費を算出して表示します。

走行中の瞬間燃費を、消費燃料から算出して表示します。

メンテナンスモニターをONにすると､定期点検またはオイル点検/交換の時期をお知らせすることができます。

メンテナンス時期までの残日数が15日以下、または残走行距離が1000 km以下になると、電源ポジションをONにしたときにメッセージが表示されます。

メンテナンスモニターの設定方法や表示内容は､マツダコネクト取扱書のメンテナンスモニターを参照してください。

運転モードによって表示が変化します。

スポーツモード

オフロード モード

システムの作動状態を表示します。

→参照「ブラインド･スポット･モニタリング (BSM) とは」

前方車との車間距離を表示します。

→参照「車間認知支援システムとは」

システムの作動状態を表示します。

→参照「マツダ･レーダー･クルーズ･コントロール (MRCC) とは」

システムの作動状態を表示します。

→参照「マツダ･レーダー･クルーズ･コントロール (全車速追従機能付) (MRCC (全車速追従機能付)) とは」

システムの作動状態を表示します。

→参照「クルージング&トラフィック･サポート (CTS) とは」

システムの作動状態を表示します。

→参照「レーンキープ･アシスト･システム (LAS) &車線逸脱警報システムとは」

システムの作動状態や故障･異常状態などのメッセージを表示します。

メッセージと同時にメーター内の警告灯/表示灯が点灯/点滅､またはディスプレイにシンボルが表示されたとき

警告灯/表示灯､または表示されたシンボルの内容を確認してください。

→参照「警告表示/警告灯」

→参照「表示/表示灯」

ディスプレイにメッセージのみ表示されたとき

ディスプレイの指示に従ってください。表示の内容については次のページを参照ください。

→参照 「マルチインフォメーションディスプレイにメッセージが表示されたときは」

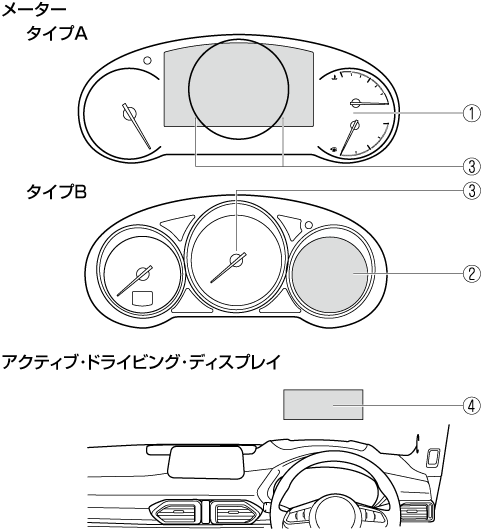

メーターはグレードや仕様により異なります。

故障時などに点灯します。

表示	警告灯名称	ページ
	ブレーキ警告灯*1	参照
	充電警告表示/警告灯*1	参照
	オイル警告灯*1	参照
	高水温警告表示	参照
	電動パワーステアリング警告表示	参照
	マスター警告表示	参照
	ABS警告灯*1	参照
	電動パーキングブレーキ (EPB) 警告表示/警告灯*1	参照
	エンジン警告灯*1	参照
(橙)	i-stop警告灯*1	点滅したとき 参照
		点灯したとき 参照
	オートマチックトランスミッション警告表示	参照
	AWD警告表示	参照
	エアバッグ警告灯/プリテンショナー警告灯*1	参照
(橙/白)	KEY警告表示	橙 参照
		白/橙 参照
	ブラインド･スポット･モニタリング (BSM) 警告表示	参照
(橙)	アダプティブ･LED･ヘッドライト (ALH) 警告表示/警告灯*1	参照
	車線逸脱警報システム警告表示	参照
	レーンキープ･アシスト･システム (LAS) ＆車線逸脱警報システム警告表示	参照
(橙)	マツダ･レーダー･クルーズ･コントロール (MRCC) 警告表示	参照
	マツダ･レーダー･クルーズ･コントロール (全車速追従機能付) (MRCC (全車速追従機能付)) 警告表示	参照
	クルージング&トラフィック･サポート (CTS) 警告表示	参照
(橙)	ドライバー･アテンション･アラート (DAA) 警告表示	参照
	LEDヘッドランプ警告灯*1	参照
(橙)	スマート･ブレーキ･サポート/スマート･シティ･ブレーキ･サポート (SBS/SCBS) 警告表示	参照
	燃料残量警告表示/警告灯	参照
	エンジンオイルレベル警告灯*1	参照
	シートベルト警告灯 (フロント)	参照
(赤)	シートベルト警告灯 (リア)	参照
	ウォッシャー液残量警告表示	参照
	半ドア警告表示	参照
	リアゲート開警告表示	参照
	半ドア警告灯	参照

1. 作動確認のため､電源ポジションをONにすると点灯し､しばらくすると消灯､またはエンジンがかかると消灯します。点灯しない､または消灯しないときはマツダ販売店で点検を受けてください。

システムが作動中または停止しているときに表示/点灯/点滅します。

表示	表示灯名称	ページ
(緑)	シートベルト表示灯 (リア)	参照
	セキュリティ表示灯*1	参照
	予熱表示灯*1	参照
	DPF表示	参照
	レンチ表示	参照
(緑)	i-stop表示灯	参照
	セレクトレバー位置表示	参照
	車幅灯表示/表示灯	参照
	ヘッドランプ上向き表示灯	ヘッドランプが上向き (ハイビーム)のとき 参照
		パッシング合図のとき 参照
	方向指示/非常点滅表示灯	方向指示灯 参照
		非常点滅表示灯 参照
	リアフォグランプ表示灯	参照
	電動パーキングブレーキ (EPB) 表示/表示灯*1*2	参照
	オートホールド作動表示灯*1	参照
	マツダ･レーダー･クルーズ･コントロール (全車速追従機能付) (MRCC (全車速追従機能付)) 表示灯*1	参照
	クルージング&トラフィック･サポート (CTS) 表示灯*1	参照
	TCS/DSC作動表示灯*1	TCSが作動したとき 参照
		DSCが作動したとき 参照
		点灯したとき 参照
	TCS OFF表示灯 (2WD車) *1	参照
	オフロード･トラクション･アシスト表示灯 (AWD車) *1	参照
	セレクトモードインジケーター	参照
	ブラインド･スポット･モニタリング (BSM) OFF表示灯*1	システムを停止しているとき 参照
		故障したとき 参照
(緑)	アダプティブ･LED･ヘッドライト (ALH) 表示灯	参照
	レーンキープ･アシスト･システム (LAS) &車線逸脱警報システムOFF表示灯*1	参照
	レーンキープ･アシスト･システム (LAS) &車線逸脱警報システム表示	参照
(白)	マツダ･レーダー･クルーズ･コントロール (MRCC) メイン表示	参照
	マツダ･レーダー･クルーズ･コントロール (全車速追従機能付) (MRCC (全車速追従機能付)) メイン表示	参照
	クルージング&トラフィック･サポート (CTS) メイン表示	参照
(緑)	マツダ･レーダー･クルーズ･コントロール (MRCC) セット表示	参照
	マツダ･レーダー･クルーズ･コントロール (全車速追従機能付) (MRCC (全車速追従機能付)) セット表示	参照
	クルージング&トラフィック･サポート (CTS) セット表示	参照
(橙)	スマート･シティ･ブレーキ･サポート (SCBS) 表示	アドバンスト･スマート･シティ･ブレーキ･サポート (アドバンストSCBS) 参照
		スマート･シティ･ブレーキ･サポート [後退時] (SCBS R) 参照
	スマート･ブレーキ･サポート/スマート･シティ･ブレーキ･サポート (SBS/SCBS) OFF表示灯*1	アドバンスト･スマート･シティ･ブレーキ･サポート (アドバンストSCBS) 参照
		スマート･シティ･ブレーキ･サポート [後退時] (SCBS R) 参照
		スマート･ブレーキ･サポート (SBS) 参照
(白)	ドライバー･アテンション･アラート (DAA) 表示	参照

1. 作動確認のため､電源ポジションをONにすると点灯し､しばらくすると消灯､またはエンジンがかかると消灯します。点灯しない､または消灯しないときはマツダ販売店で点検を受けてください。

2. パーキングブレーキをかけているときは点灯し続けます。

メンテナンス時期になると表示します。

• あらかじめ設定されたメンテナンス時期になると表示します。

  マツダ販売店で点検を受けてください。



  ---

  • メンテナンス時期になったまま走行を続けないでください。メンテナンスを怠ると､車両性能の低下､さらには故障につながるおそれがあります。メンテナンス時期までに点検を受けてください。

  • エンジンオイル交換時期をすぎたまま走行を続けると､エンジン故障につながるおそれがあります。メンテナンス時期までにエンジンオイルを交換してください。

  • (SKYACTIV-D 2.2)

    お車の使用状態によっては､燃料がエンジンオイルに混入することでエンジンオイルが劣化して交換が必要になることがあります。メーター内のマルチインフォメーションディスプレイに､“エンジンオイル量が規定値を超えています点検を受けてください”と表示されているときは､マツダ販売店で点検を受けてください。

  注意を閉じる

  注意を開く

• (SKYACTIV-D 2.2)

  エンジンオイルが劣化または､規定量より多いときに表示します。

  マツダ販売店で点検を受けてください。

• フューエルフィルター (セジメンタ) の水抜きが必要なときに表示します。

  マツダ販売店へご相談ください。



---

お車の使用条件によっては､別冊のメンテナンスノートに記載された交換時期よりも早く表示されることがあります。

知識を閉じる

知識を開く

電源ポジションをONにすると点灯します。予熱が終了すると消灯します。

→参照「エンジンをかけるとき」

次のようなときは､システムの異常が考えられます。マツダ販売店で点検を受けてください。

• 電源ポジションをONにしても点灯しないとき､または点灯したままのとき

• 点滅しているとき



---

予熱が終了した後､電源ポジションがONのままエンジンをかけずに長時間放置した場合､再度予熱を行ない点灯することがあります。

知識を閉じる

知識を開く

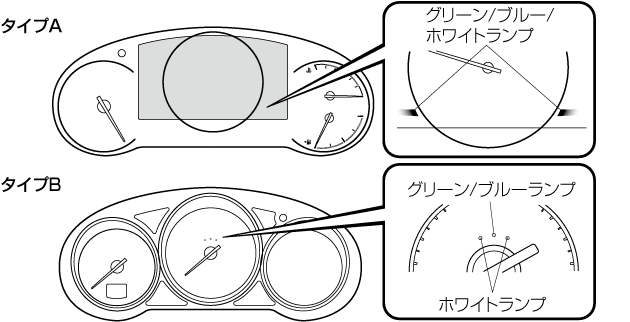

走行中の運転操作 (アクセル､ブレーキ､ハンドル) の状態を診断し､ランプの色で運転者に運転操作の状況を知らせます。 (コーチング機能)



---

• i-DMランプを非表示にしているときは表示しません。

• i-DMランプの表示/非表示を変更することができます。

  マツダコネクト取扱書を参照してください。

知識を閉じる

知識を開く

グリーンランプ

次の運転のときはランプが緑で点灯します。

ブルーランプ

次の運転のときはランプが青で点灯します。

ホワイトランプ

次の運転のときはランプが白で点灯します。
