ヒューズ切れ､電球切れのとき

ヒューズの受け持つ装置

ヒューズの受け持つ装置

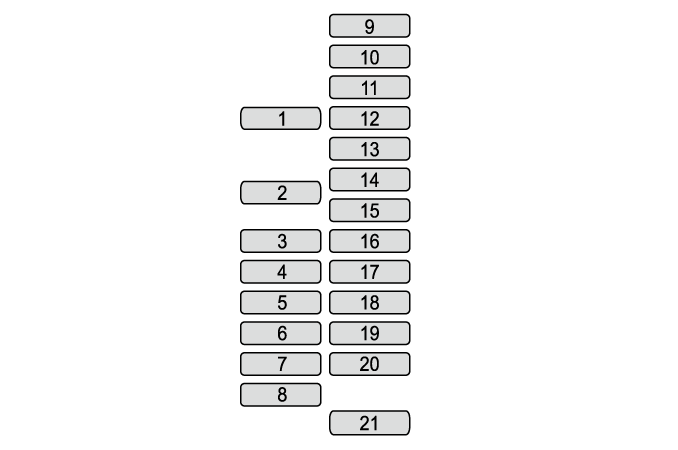

室内ヒューズボックス

位置

表示

容量

保護装置

1

P.SEAT D

30 A

運転席パワーシート

2

P.WINDOW3

30 A

パワーウインドー

3

R.OUTLET3

15 A

―

4

P.WINDOW2

25 A

パワーウインドー

5

ESCL

15 A

ステアリングロック

6

D.LOCK

25 A

パワードアロック

7

SEAT WARM

20 A

シートヒーター

8

SUNROOF

10 A

電動スライドガラスサンルーフ

9

F.OUTLET

15 A

電源ソケット

10

MIRROR

7.5 A

電動ミラー

11

R.OUTLET1

15 A

電源ソケット

12

SCR3

15 A

―

13

SCR4

15 A

―

14

R.OUTLET2

15 A

電源ソケット

15

USB

7.5 A

USB端子

16

PLG

20 A

パワーリフトゲート

17

M.DEF

7.5 A

ミラーデフォッガー (曇り取り)

18

R.SEAT W

20 A

リアシートヒーター

19

INTERIOR2

15 A

オーディオ

20

AT IND

7.5 A

オートマチックトランスミッションインジケーター

21

P.SEAT P

30 A

助手席パワーシート
ランプ類､電気装置が作動しないとき

ランプ類､電気装置が作動しないとき

ランプ類が点灯しないときや電気装置が作動しないときは､ヒューズ切れや電球切れが考えられます。

まずヒューズを点検し､必要に応じて交換してください。

ヒューズの交換

室内ヒューズボックス

  1. 電源ポジションをOFFにします。

  2. ヒューズボックスのカバーを開きます。ヒューズボックスは助手席左下と､エンジンルーム内にあります。

エンジンルーム内ヒューズボックス



  • 各ヒューズはグレードや仕様により無い場合があります。

  • ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。

知識を閉じる
知識を開く

  1. ヒューズの位置を確認し､故障の状況から､点検すべきヒューズを確認してください。

    →参照「ヒューズの受け持つ装置」

  2. ヒューズを抜き取ります。

  1. ヒューズを点検し､切れている場合は､規定容量のヒューズと交換します。

  2. ヒューズボックスのカバーを元の通り取り付けます。



規定容量を超えるヒューズを使用したり､ヒューズの代わりに針金や銀紙などを使用しない。

配線などが過熱し､焼損して火災になるおそれがあります。

警告を閉じる
警告を開く



必ずマツダ純正品または同等品を使用してください。

注意を閉じる
注意を開く



ヒューズを交換してもすぐ切れる場合は､マツダ販売店で点検を受けてください。

知識を閉じる
知識を開く

電球 (バルブ) の交換

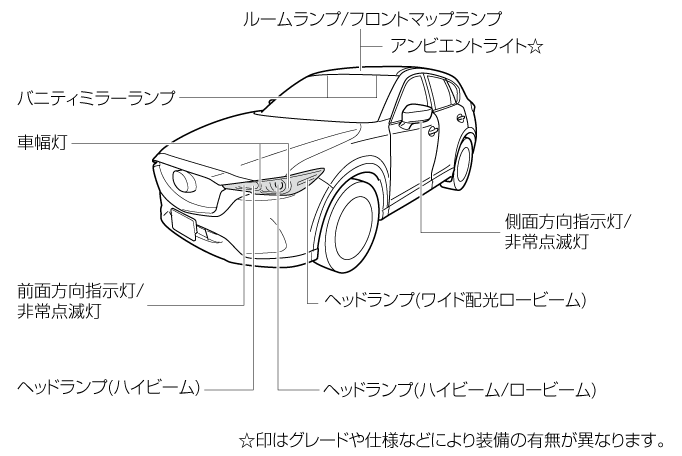

フロント

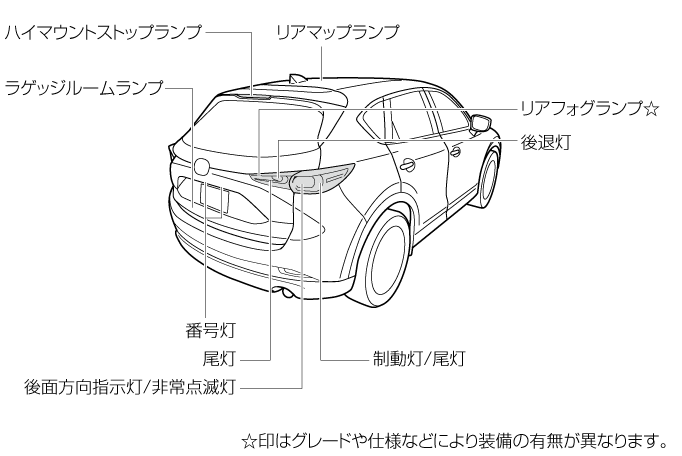

リア



電球を交換するときは､各ランプを消灯させ､電球が冷えてから交換してください。やけどをするおそれがあります。

ルームランプ､ラゲッジルームランプのレンズを取りはずすときは､マイナスドライバーなどの先端に布を巻いてご使用ください。マイナスドライバーが直接レンズや内装に当たると､傷がつくおそれがあります。

マイナスドライバーなどを使ってレンズやランプ本体を取りはずすときは､マイナスドライバーなどが内部の端子に当たらないようにしてください。マイナスドライバーなどが直接端子に当たると､ショートするおそれがあります。

注意を閉じる
注意を開く



  • ハロゲン球の取り扱いについて

    ハロゲン球を素手で触れてはいけませんが､万一､誤ってハロゲン球に触れてしまったときは､水で薄めた中性洗剤 (約5%) をやわらかい布に含ませ､汚れをふき取ってください。

  • 交換する電球について

    必ず同じW数の電球を使用してください。

  • ランプの曇りについて

    ヘッドランプ､制動灯などのランプは､雨天走行や洗車などの使用条件によりレンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によるもので､雨天時などに窓ガラスが曇るのと同様の現象であり､機能上の問題はありません。ただし､レンズ内面に大粒の水滴がついているときやランプ内に水がたまっているときは､マツダ販売店にご相談ください。

知識を閉じる
知識を開く

LEDタイプ

次のランプ類はLEDタイプのため交換できません。交換については､マツダ販売店へご相談ください。

ヘッドランプ､車幅灯､前面方向指示灯/非常点滅灯､側面方向指示灯/非常点滅灯､制動灯､尾灯､後面方向指示灯/非常点滅灯､後退灯､ハイマウントストップランプ､番号灯､リアフォグランプ

ルームランプ/フロントマップランプ (LEDタイプ)､リアマップランプ (LEDタイプ)､バニティミラーランプ (LEDタイプ)､ラゲッジルームランプ (LEDタイプ)､アンビエントライト

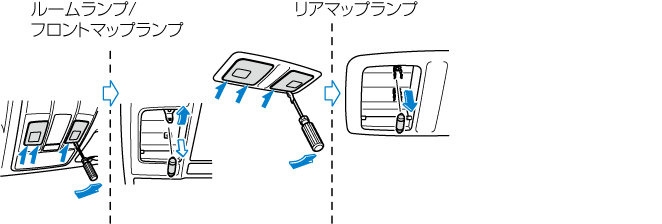

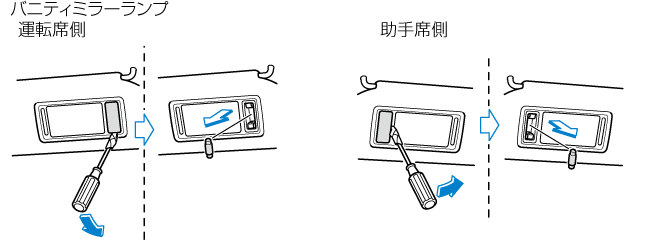

ルームランプ/フロントマップランプ (バルブタイプ)､リアマップランプ (バルブタイプ)､バニティミラーランプ (バルブタイプ)

  1. マイナスドライバーなどの先端に布を巻き､レンズを取りはずします。

  2. 電球を取りはずします。

  3. 電球を取り換えます。

  4. はずした手順と逆の手順で取り付けます。

ラゲッジルームランプ (バルブタイプ)

  1. マイナスドライバーなどの先端に布を巻き､ランプ本体を取りはずします。

  1. ツメを押し､コネクターを取りはずします。



電球を交換するときは､必ずコネクターをはずしてから交換してください。コネクターをはずさずに電球を交換すると電気部品や電子部品がショートするおそれがあります。

注意を閉じる
注意を開く

  1. マイナスドライバーなどを使って､スライドさせながらレンズを取りはずします。

  1. 電球を抜き取ります。

  2. 電球を取り換えます。

  3. はずした手順と逆の手順で取り付けます。
