マニュアルエアコン
吹き出し口について
吹き出し口を調整することにより､風の出る位置や方向などが変わります。
吹き出し口の使いかた
吹き出し口の開閉
全開また全閉方向にノブをいっぱいまで動かす。
運転席側吹き出し口
-
全開
-
全閉
助手席側吹き出し口
-
全開
-
全閉
風向きの調節
運転席側吹き出し口
助手席側吹き出し口
吹き出し口の選択
上半身に送風するとき
上半身､足元に送風するとき
主に足元に送風するとき
足元への送風とガラスの曇りを取るとき
ガラスの曇りを取るとき

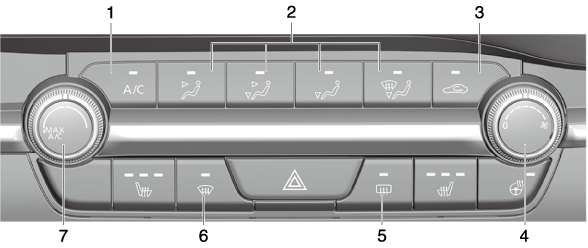

マニュアルエアコンの概略図
-
エアコンスイッチ
-
吹き出し口切り替えスイッチ
-
内外気切り替えスイッチ
-
ファン調節ダイヤル
-
リアウインドーデフォッガー (曇り取り) スイッチ
-
曇り取りスイッチ
-
温度調節ダイヤル
各スイッチの使いかた
温度設定ダイヤル
設定温度を上げるとき
設定温度を下げるとき
MAX A/C
温度調節ダイヤルを反時計回りに完全にまわすと､MAX A/C (最大冷却) になります。
吹き出し口切り替えスイッチが
または
モードで､ファン調節ダイヤルが0以外で温度調節ダイヤルをMAX A/Cの位置にすると､自動的に内気循環に切り替わり､エアコンが作動します。エアコンの作動を停止させたいときは､エアコンスイッチを押してください。
ファン調節ダイヤル
風量を増やすとき
風量を減らすとき
風量を7段階に調節できます。
吹き出し口切り替えスイッチ
使用目的にあわせて､吹き出し口を選択することができます。
吹き出し口切り替えスイッチのを押し､温度調節ダイヤルを中間付近で使用すると暖められた風が足元から吹き出し､比較的温度の低い風がインストルメントパネル中央および左右から吹き出します。この吹き出しは頭寒足熱を目的としています。
エアコンスイッチ
ファン調節ダイヤルが0以外のとき､スイッチを押すごとに冷房·除湿機能の作動と停止が切り替わります。機能が作動中は表示灯が点灯します。
内外気切り替えスイッチ
内気循環 (外気を遮断する) と外気導入 (外気を室内に入れる) の切り替えができます。
スイッチを押すごとに内気循環と外気導入が切り替わります。
内気循環 (表示灯点灯)
トンネル内や渋滞など外気が汚れているときや､急速に冷房したいときなど外気を遮断したいときに使用します。
外気導入 (表示灯消灯)
外気を取り入れて換気したいときや､ガラスの曇りを取るときに使用します。
曇り取りスイッチ
フロントガラス､フロント窓ガラスの曇りを取りたいときに使用します。
風量はお好みにあわせて調節してください。
-
次の操作をすると､ガラスが曇りやすくなるため､注意して使用してください。
-
内気循環に切り替える。
-
エアコンの作動を停止する。
-
-
吹き出し口を
に設定すると自動的に外気導入に切り替わります。
リアウインドーデフォッガー (曇り取り) スイッチ
リアウインドーの曇りを取りたいときに使用します。
→参照「リアウインドーデフォッガー (曇り取り) スイッチの使いかた」
