駐車支援システムについて

• カメラのレンズに水滴や雪､泥などが付いているときは､やわらかい布などでふき取ってください。汚れがひどい場合は､中性洗剤で洗い流してください。

• 車両後部を接触させたときは､カメラ (位置､取り付け角度) がずれているおそれがあります。必ずマツダ販売店で確認を行なってください。

• 寒いときにお湯をかけるなど､カメラ部に急激な温度変化を与えるとバックガイドモニターが正常に作動しなくなるおそれがあります。

• バッテリーの電圧が低いときや､アイドリングストップが再始動するときに画面が見えにくくなることがありますが､異常ではありません。

• ディスプレイに「映像信号を受信できません。」と表示されたときは､カメラなどの故障が考えられます。マツダ販売店で点検を受けてください。

モニターの明るさは自動で調整されます。

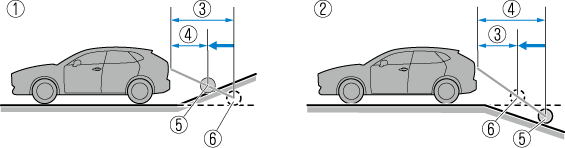

• 自車の状況や路面状況により､映し出される範囲は異なります。

• カメラが映す範囲には限界があります。バンパーの下にあるものやバンパーの両端付近は映りません。

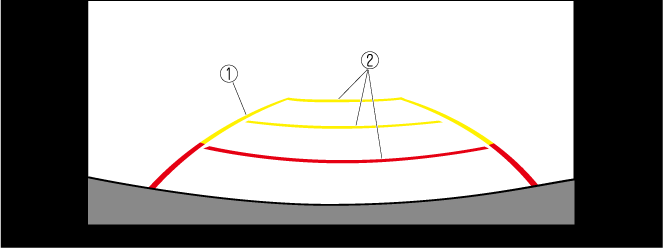

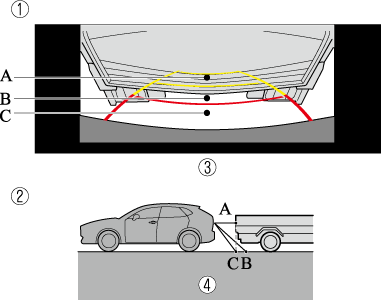

• バックガイドモニターのカメラは特殊なレンズを使用しているため､画面に映る映像の距離間隔は実際の距離とは異なります。

• バックガイドモニターは鏡面画像になっています。

• 装備によってはカメラに写り込む場合があります。カメラの視野に影響をおよぼすもの (視野をさえぎるもの､光を発するもの､光沢素材でできたものなど)は取り付けないでください。

• 次のような状況では､画面が見づらくなることがありますが､故障ではありません。

  • 夜間など暗いところ

  • レンズ付近の温度が高い/低いとき

  • 雨天時など､カメラに水滴が付いたときや湿度が高いとき

  • カメラ付近に泥などの異物が付いたとき

  • 太陽やヘッドランプなどの光がカメラのレンズに直接あたったとき

  • 周囲が車両のライト､蛍光灯の光または､LEDの光で照らされているとき (ディスプレイがちらつくことがあります)

  • 極小の黒い点または極小の白い点が画面に含まれているとき (点がちらつくことがあります)

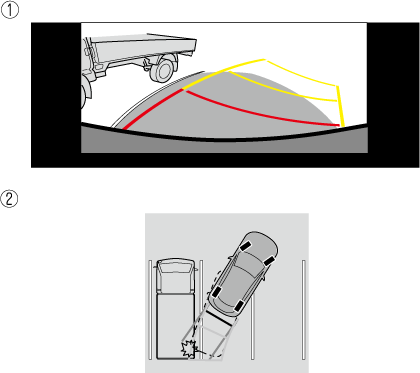

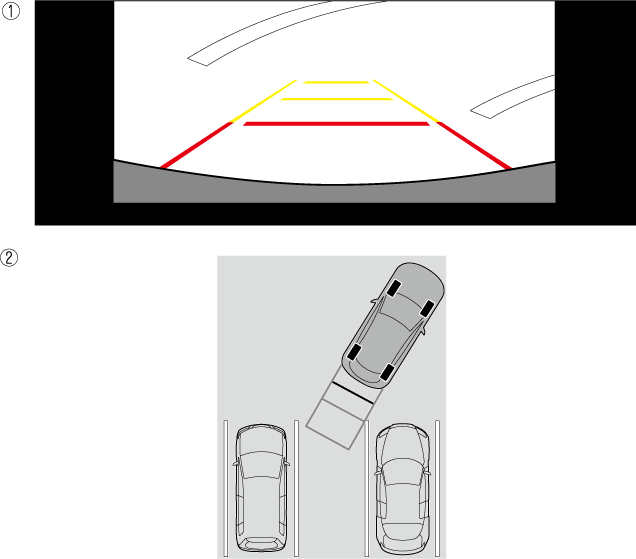

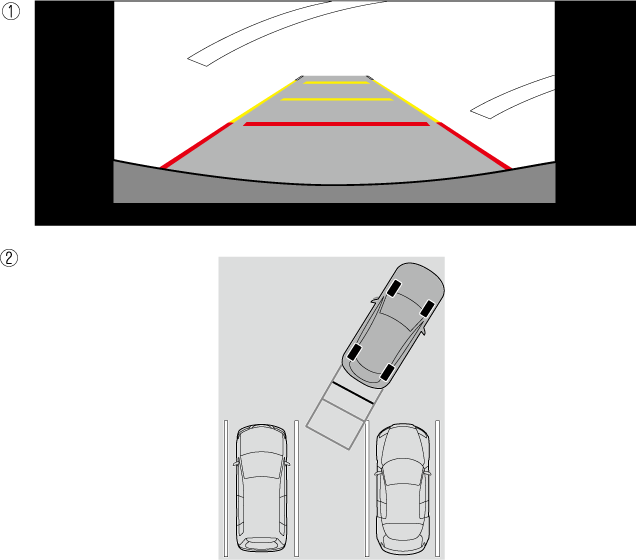

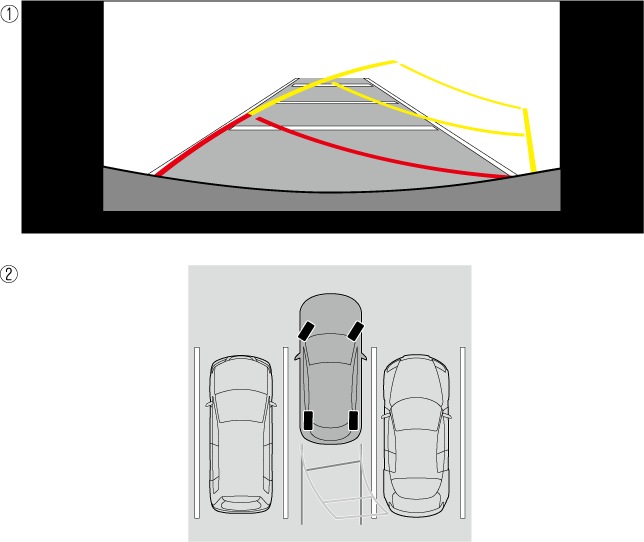

次に示す状況は､ハンドルを右側にまわして後退し､駐車する例を示しています。逆方向から後退し駐車するときは､左右が逆になります。

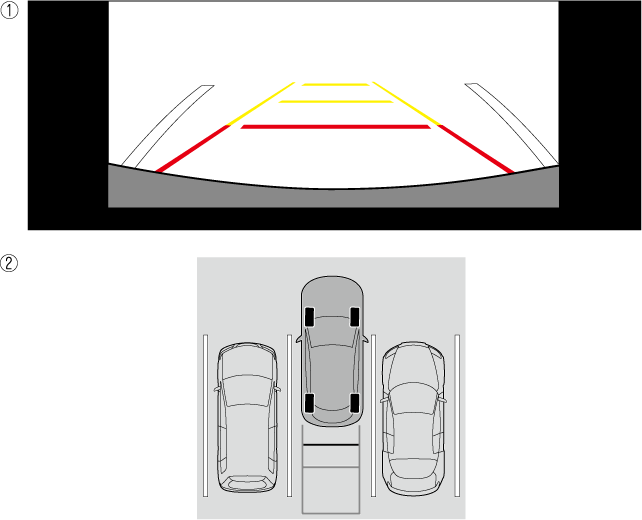

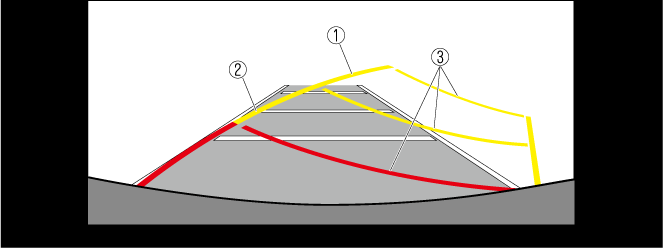

• 駐車スペースに区画線がある場合は､区画線と車幅延長線が平行になったら､ハンドルを直進状態にしてください。

• 駐車するときは､次のように画面に映し出される映像と実際の状況は異なることがありますので､必ず後方および周囲の安全を直接確認しながら運転してください。

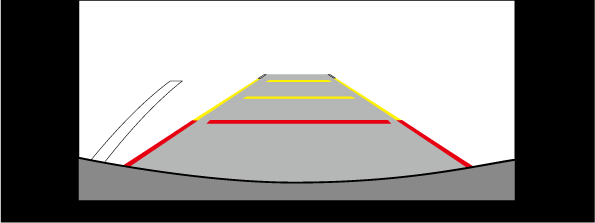

  • 画面に映し出される駐車スペース (車庫など) の後端と距離目安線が平行に見えていても､実際には平行ではないことがあります。

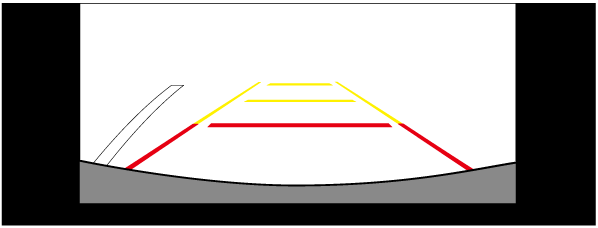

  • 駐車場の区画線が片側しかないときは､区画線と車幅延長線が平行に見えていても､実際には平行ではないことがあります。

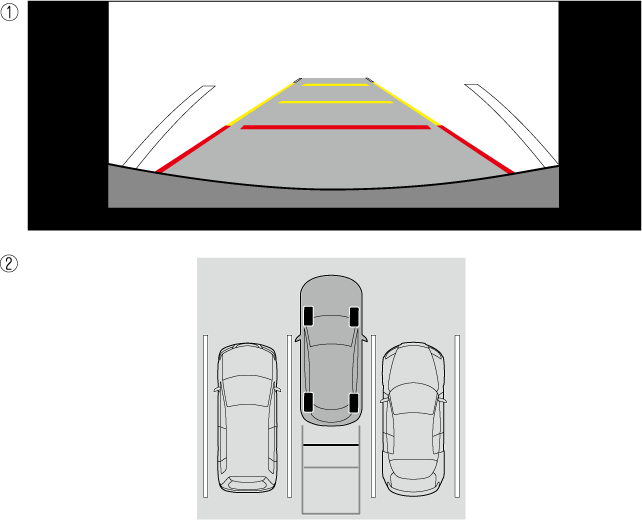

• 駐車スペースに区画線がある場合は､区画線と車幅延長線が平行になったら､ハンドルを直進状態にしてください。

• 駐車するときは､次のように画面に映し出される映像と実際の状況は異なることがありますので､必ず後方および周囲の安全を直接確認しながら運転してください。

  • 画面に映し出される駐車スペース (車庫など) の後端と距離目安線が平行に見えていても､実際には平行ではないことがあります。

  • 駐車場の区画線が片側しかないときは､区画線と車幅延長線が平行に見えていても､実際には平行ではないことがあります。

• 電源ポジションをOFFにしたときは､OFFにする前の状態が保持されます。たとえば､パーキングセンサーがONの状態で電源ポジションをOFFにすると､次に電源ポジションをONにしたとき､パーキングセンサーはONの状態のままです。

• 次のようなときは､システムが正常に作動しない場合があります。

  • センサー部に氷､雪､泥などが付着したとき (取り除けば正常に復帰します。)

  • センサー部が凍結したとき (溶ければ正常に復帰します。)

  • センサーを手でふさいだとき

  • センサー付近に強い衝撃が加わったとき

  • 車両姿勢が大きく傾いたとき

  • 炎天下や寒冷時

  • 凹凸道､坂道､砂利道､草むら､グレーチングなどを走行しているとき

  • 他車のホーン､オートバイのエンジン音､大型車のエアブレーキ音､他車のセンサーなどの超音波を発生するものが近づいたとき

  • どしゃぶりの雨や水しぶきがかかったとき

  • 市販のフェンダーポール､無線機用アンテナを車に取り付けたとき

  • 背の高い縁石､直角の縁石､急な坂道に向かって進んだとき

  • 障害物がセンサーに近づきすぎているとき

  • 凹凸のある壁､階段に向かって進んだとき

  • 複数の障害物があるとき

  • 天井の低い場所を走行しているとき

• 次のような障害物は､パーキングセンサーが検出しない､もしくは検出しにくいことがあります。

  • 針金､ロープ､ポールなどの細いもの

  • 綿､雪などの音波を吸収しやすいもの

  • 鋭角的な形を持つもの

  • 背が高く上部が張り出しているもの

  • 背の低いもの

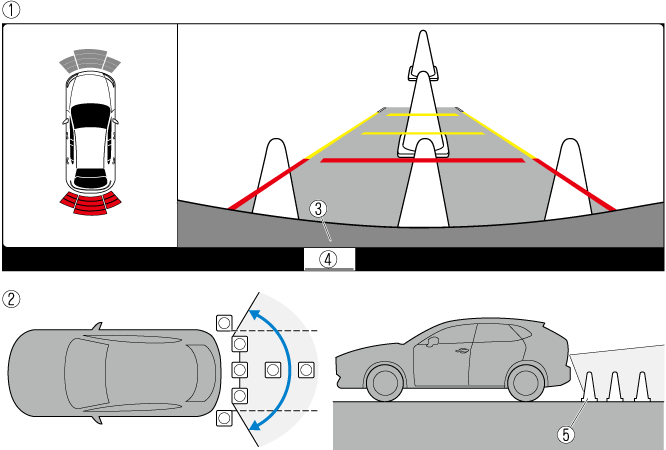

• バンパーの真下付近は感知しません。センサーより低い物体や細い杭などは､一度感知しても接近すると突然感知しなくなることがあります。

• 接触事故などでバンパーへ衝撃が加わったときは､必ずマツダ販売店で点検を受けてください。センサーの位置がずれると障害物を正常に検出できず､思わぬ事故につながるおそれがあります。

• パーキングセンサーOFFスイッチを押して､パーキングセンサーの作動を停止させても､パーキングセンサーOFFスイッチの表示灯が点灯しない場合は､システムの故障が考えられます。マツダ販売店で点検を受けてください。

• パーキングセンサーOFFスイッチを押して､パーキングセンサーを作動可能な状態にしても､ブザーが鳴らない､または検知表示が表示されない場合は､システムの故障が考えられます。マツダ販売店で点検を受けてください。

• システムの異常を示すメッセージがマルチインフォメーションディスプレイやセンターディスプレイに表示された場合は､システムの故障が考えられます。マツダ販売店で点検を受けてください。

• 低温時やセンサー部に泥や氷､雪などが付着した場合に､システムの異常を示すメッセージがマルチインフォメーションディスプレイやセンターディスプレイに表示されることがあります。センサー部に付着した異物を取り除いてください。

次のときは､ブザーや検知表示が作動しません。

• シフトポジションがPのとき

• パーキングブレーキをかけているとき

検知表示の表示/非表示やブザーの音量をマツダコネクトの「設定」で変更することができます。

→マツダコネクト取扱書 「設定」

(360° ビュー･モニター装備車)

検知表示を「表示」に設定しているときは､360°ビュー・モニターを表示していない状態でも､フロント超音波センサーまたはフロントコーナー超音波センサーが障害物を検知すると､360°ビュー・モニターの表示に自動で切り替わります。障害物を検知しなくなったときは､障害物を検知する前の表示に切り替わります。 ただし､360°ビュー・モニターを表示しているときは､障害物の検知有無に関わらず､360°ビュー・モニターを表示し続けます。

• 最も近いエリアを除き､6秒以上同じエリアで障害物を検知し続けている場合は､吹鳴のみを停止します。(検知表示は表示します) 近い側へエリアが変わった場合は､吹鳴を再開します。(遠い側へエリアが変わった場合は､吹鳴は停止したままです)

• ブザー音量をマツダコネクトの「設定」で変更することができます。

  →マツダコネクト取扱書 「設定」
