メーター

以下で車両の情報をお知らせします。

1. パワーメーター

2. マルチインフォメーションディスプレイ

3. 駆動用バッテリー残量計

4. (e-SKYACTIV EV)

   駆動用バッテリー温度計

5. (e-SKYACTIV R-EV)

   燃料計

6. パネルライトコントロールスイッチ

7. スピードメーター

8. インテリジェント･ドライブ･マスター (i-DM)

9. TRIPスイッチ

走行速度を km/hで示します。

放充電の状態を示します。

回生状態で充電量が多いほど指針はCHARGEゾーンを示し､アクセルを踏み込むなどモーターへの出力が多いほど指針はPOWERゾーンを示します。

1. CHARGEゾーン

2. POWERゾーン

CHARGEインジケーターは､回生ブレーキで発電できる電力を示し､POWERインジケーターは､モーターの出力状態を示します。

1. CHARGEインジケーター

2. POWERインジケーター

CHARGEインジケーターは､駆動用バッテリーの充電量が多く､回生ブレーキで発電した電力を蓄えられないとき段階的に消灯します。

POWERインジケーターは､モーターの出力が制限されているときに段階的に消灯します。

画面表示で車両の情報をお知らせします。

マルチインフォメーションディスプレイは次の情報を表示します。

• スピードメーター

• オドメーター

• トリップメーター

• 外気温

• 駆動用バッテリー残量

• 走行可能距離

• 平均電力消費率

• 瞬間電力消費率

• 充電状態表示

• i-ACTIVSENSE表示

• 半ドア警告表示/リアゲート開警告表示/ボンネット開警告表示^*1

• メッセージ表示

1. ドア/リアゲート/ボンネットが開いているときに表示します。

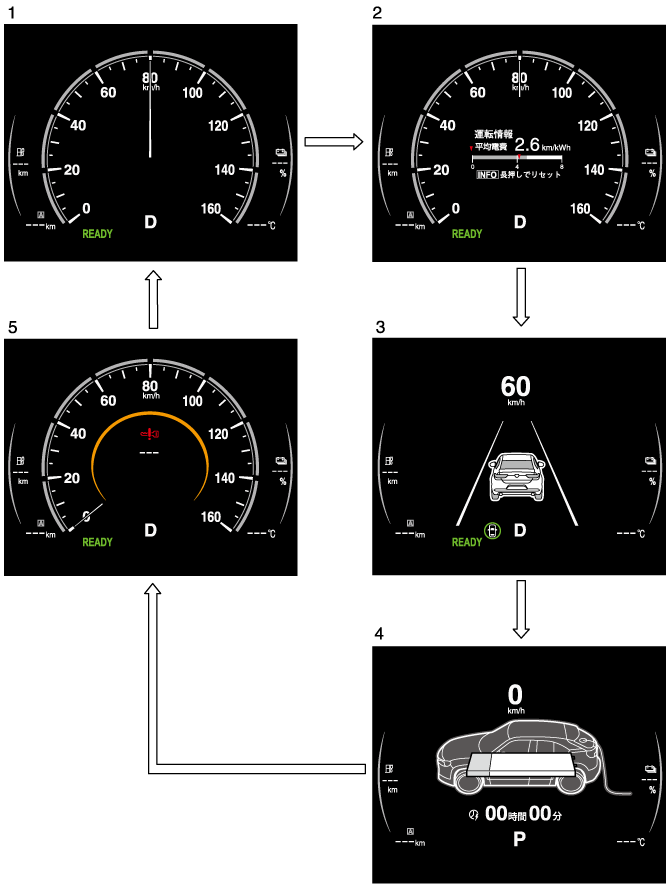

INFOスイッチを押すごとに表示が切り替わります。

(e-SKYACTIV EV)

(e-SKYACTIV R-EV)

1. 基本画面

2. 運転情報画面

3. i-ACTIVSENSE画面

4. 充電状態画面^*1

5. メッセージ表示画面^*2

1. 充電コネクターを接続しているときのみ表示します。

2. メッセージ表示があるときのみ表示します。

マツダコネクトで､瞬間燃費や走行可能距離の表示タイプを切り替えることができます。

マツダコネクトホーム画面の“設定”で設定する､またはマツダ販売店にご相談ください。

オドメーター

走行した総距離を km単位で示します。

トリップメーター

一定区間の走行距離を km単位で示します (右側の数字は100 m単位です)。2種類 (トリップメーターA､トリップメーターB) の区間距離を計測することができます。

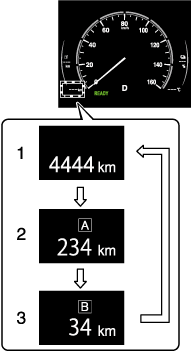

TRIPスイッチを押すごとに表示が切り替わります。

1. オドメーター表示

2. トリップメーターA表示

3. トリップメーターB表示

トリップメーターを“0”にもどすときは､トリップメーターが表示されているときにTRIPスイッチを2 秒以上押します。



---

車両整備などで12 Vバッテリーとの接続が断たれたときは､トリップメーターの表示が“0”にもどります。

知識を閉じる

知識を開く

駆動用バッテリーの温度を示します。青いゲージは駆動用バッテリーの温度が低いことを示し､赤いゲージは駆動用バッテリーの温度が高く､過熱していることを示します。



---

駆動用バッテリーの温度が高いまたは低いときは､EVシステム保護のため出力を制限することがあります。

知識を閉じる

知識を開く

燃料の残量を示します。

燃料が満タンのときはF (Full) を示し､少なくなるにつれE (Empty) に移行します。



---

• 給油後は､指針が安定するまでしばらく時間がかかる場合があります。また､坂道やカーブなどでは､タンク内の燃料が移動するため､指針が移動することがあります。

• の矢印は給油口が助手席側にあることを示します。

知識を閉じる

知識を開く

車両の電源がONで車幅灯が点灯しているときにパネルライトは減光されます。ただし､昼間にライトを点けたときなど､ライトセンサーが車両の周辺が明るいと感知した場合､パネルライトは減光されません。



---

夕方や薄暗い場所で車両の電源をONにすると､ライトセンサーが周辺の明るさを感知するまでの数秒間パネルライトが減光され､明るさを感知した後に減光が解除される場合があります。

知識を閉じる

知識を開く

パネルライトを明るくする

パネルライトを暗くする

–スイッチを押すと暗くなります。最も暗い状態でさらに–スイッチを押すと音が鳴り､最も暗い位置になっていることを知らせます。

減光解除機能

車両の電源がONでメーターが減光しているときに､パネルライトコントロールスイッチの+スイッチを押して最も明るい位置にすると減光を解除できます。メーターなどが見えにくい場合は減光を解除してください。

減光を解除した状態でさらに+スイッチを押すと音が鳴り､最も明るい位置になっていることを知らせます。

車両の電源がONのとき､外気温を表示します。



---

外気温表示の数値は周囲や車両の状況により､実際の外気温と異なることがあります。

知識を閉じる

知識を開く

駆動用バッテリー残量を％で表示します。

(e-SKYACTIV EV)

(e-SKYACTIV R-EV)

(e-SKYACTIV EV)

現在の駆動用バッテリー残量と電力消費率から走行可能距離を算出して表示します。



---

走行可能距離はあくまで目安の数値であって､実際に走行できる距離とは異なります。駆動用バッテリー残量計を確認しながら走行してください。

知識を閉じる

知識を開く

(e-SKYACTIV R-EV)

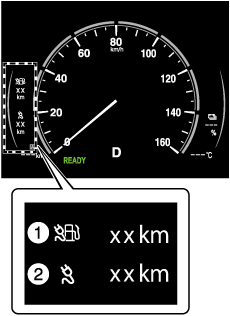

現在の駆動用バッテリー残量/燃料残量と電力消費率/燃費から走行可能距離を算出して表示します。

1. 燃料と駆動用バッテリーとの走行可能距離表示

2. 駆動用バッテリーのみの走行可能距離表示



---

走行可能距離はあくまで目安の数値であって､実際に走行できる距離とは異なります。駆動用バッテリー残量計/燃料計を確認しながら走行してください。

知識を閉じる

知識を開く

お車を購入されたとき､または過去のデータをリセットしたときからの累積走行距離と累積消費電力から､平均電力消費率を算出して表示します。

瞬間電力消費率ゲージ上にも赤矢印で平均電力消費率を表示します。

(e-SKYACTIV EV)

(e-SKYACTIV R-EV)

表示されている平均電力消費率のデータをリセットするには､INFOスイッチを1.5秒以上押します。

データをリセットすると､平均電力消費率を再算出して表示するまで“- - - km/kWh”を表示します。

お車を購入されたとき､または過去のデータをリセットしたときからの累積走行距離と累積消費燃料から､平均燃費を算出して表示します。

表示されている平均燃費のデータをリセットするには､INFOスイッチを2秒以上押します。

データをリセットすると､平均燃費を再算出して表示するまで“- - - km/L”を表示します。

走行中の瞬間電力消費率を消費電力から算出して表示します。

(e-SKYACTIV EV)

(e-SKYACTIV R-EV)



---

• 時速が約5 km/h以下になると0位置を表示します。

• メモリ上の赤矢印は､平均電力消費率を示します。

知識を閉じる

知識を開く

システムの作動状態を表示します。

システムの作動状態や故障･異常状態などを知らせるメッセージが表示されます。

ディスプレイの指示に従ってください。

→参照 「マルチインフォメーションディスプレイの使いかた」
