フルオートエアコン

吹き出し口について

吹き出し口を調整することにより、風の出る位置や方向などが変わります。

吹き出し口の使いかた

吹き出し口の開閉

全開また全閉方向にノブをいっぱいまで動かす。

側面吹き出し口

  1. 全開

  2. 全閉

中央吹き出し口

  1. 全開

  2. 全閉



風向きの調節

側面吹き出し口



中央吹き出し口



吹き出し口の選択

上半身に送風するとき

上半身、足元に送風するとき

主に足元に送風するとき

足元への送風とガラスの曇りを取るとき

ガラスの曇りを取るとき

フルオートエアコンについて

設定温度にあわせて、次の機能が自動制御されます。

  • 吹き出し風の温度調節

  • 吹き出し風量調節

  • 吹き出し口の切り替え

  • 内気循環/外気導入の切り替え

  • エアコン (冷房・除湿機能) の作動/停止

  • シートヒーターの作動/停止*1

  • ステアリングヒーターの作動/停止*1

  1. マツダコネクトの設定で、オートモードを有効にしているときに作動します。マツダコネクトホーム画面の“設定”で設定する、またはマツダ販売店にご相談ください。




EVシステム/ハイブリッドシステムが冷えているときの暖房開始直後は、冷風の吹き出しを防止するため、風量が少なくなります。

フルオートエアコンは、日射/室内温度センサーを使用して、内外の温度、湿度、日射を測定し、室内の温度を制御しています。日射/室内温度センサーをふさがないでください。

日射センサー

室内温度センサー

フルオートエアコンの概略図

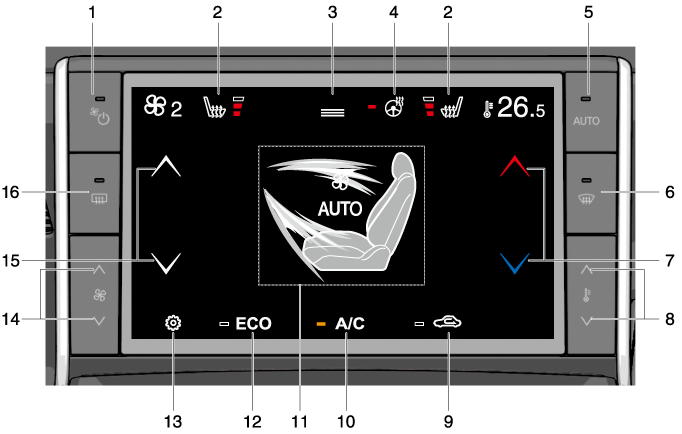

オート操作画面

  1. エアコン電源スイッチ

  2. シートヒーターアイコン

  3. シートヒーター設定アイコン

    ステアリングヒーター設定アイコン

  4. ステアリングヒーターアイコン

  5. AUTOスイッチ

  6. 曇り取りスイッチ

  7. 温度設定アイコン

  8. 温度設定スイッチ

  9. 内外気切り替えアイコン

  10. エアコンアイコン

  11. オート/マニュアル操作画面切り替えアイコン

  12. ECOアイコン

  13. ディスプレイ設定アイコン

  14. ファンスイッチ

  15. ファンアイコン

  16. リアウインドーデフォッガー (曇り取り) スイッチ

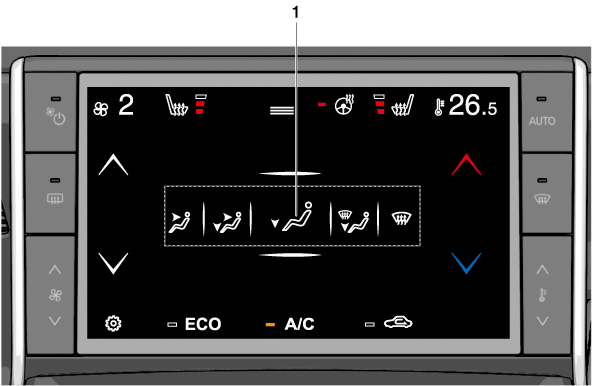

マニュアル操作画面

  1. 吹き出し口切り替えアイコン




フリー/オープンソースソフトウェア情報

この製品は、フリー/オープンソースを含みます。ライセンスおよびソースコードについての情報は、次のWebサイトから入手することができます。

https://www.alpine.com/m/oss/download/

記載内容は分かりやすかったですか?

はいいいえ

フルオートエアコンの使いかた

タッチパネルの基本操作




画面部分を指で強く押したり、先のとがったものなどで触れたりしないでください。画面に傷がついたり、損傷したりするおそれがあります。

タッチパネルの操作について

タッチパネルは、タッチ、長押し、フリックの3つの操作を行なうことができます。

オート/マニュアル操作画面の切り替え方法

オート操作画面からマニュアル操作画面に切り替えるには、画面中心のシート表示をタッチします。マニュアル操作画面からオート操作画面に切り替えるには、AUTOスイッチを押します。

エアコンの基本操作

  1. EVシステム/ハイブリッドシステムを始動する。

  2. AUTOスイッチの表示灯が点灯します。

  3. 温度設定スイッチ/ (赤)、 (青) を操作して希望温度にあわせる。

    設定温度にあわせて、各機能が自動制御されます。

  4. 作動を停止したいときは、エアコン電源スイッチを押す。




  • 推奨設定温度は25.0 ℃です。

  • オート作動中に、ファンスイッチ、曇り取りスイッチのいずれかのスイッチ/アイコンを操作すると、AUTOスイッチの表示灯は消灯します。操作した箇所以外は自動で作動しています。

  • エアコンの消費電力は、設定温度と外気温により変動します。設定温度が低すぎたり、高すぎたりすると走行可能距離が短くなります。

  • 充電中は、電源ポジションをONにすると使用することができます。

  • 電源ポジションがONのときに充電が終了すると、エアコン (冷房·暖房·除湿機能) も自動で停止します。

各スイッチの使いかた

AUTOスイッチ

設定温度にあわせて自動制御されます。

スイッチを押すと作動します。機能が作動中は表示灯が点灯します。

温度設定スイッチ/アイコン

設定温度を上げるとき

または (赤) をタッチする。

設定温度を下げるとき

または (青) をタッチする。

スイッチを押す/アイコンをタッチするごとに設定温度が変化します。設定温度がディスプレイに表示されます。




  • 設定温度は18 ℃ から 32 ℃ の間で0.5 ℃ずつ変化します。

  • 温度設定スイッチを長押しすると、素早く設定温度を調節することができます。

  • 温度を下限または上限に設定すると、「Lo」または「Hi」が表示されます。

  • (赤)、 (青) を上下にフリックすると、3.0 ℃ずつ設定温度を調節できます。

エアコンアイコン

アイコンをタッチするごとに冷房·除湿機能の作動と停止が切り替わります。機能が作動中はA/C横の表示灯が点灯します。




外気温が0 ℃近くまで下がると、システム保護のためエアコンが作動しない場合があります。

リアウインドーデフォッガー (曇り取り) スイッチ

リアウインドーの曇りを取りたいときに使用します。

参照「リアウインドーデフォッガー (曇り取り) スイッチの使いかた

内外気切り替えアイコン

アイコンをタッチするごとに内気循環と外気導入が切り替わります。




寒いときや湿度が高いときは、内気循環にするとガラスが曇りやすくなります。

内気循環 (横の表示灯点灯)

トンネル内や渋滞など外気が汚れているときや、急速に冷房したいときなど外気を遮断したいときに使用します。

外気導入 (横の表示灯消灯)

外気を取り入れて換気したいときや、ガラスの曇りを取るときに使用します。

吹き出し口切り替えアイコン

使用目的にあわせて吹き出し口を選択することができます。




  • オート操作画面のときは、画面中心のシート表示をタッチすると、が表示されます。

  • を左右にフリックすると、2段階ずつ切り替えることができます。

ファンスイッチ/アイコン

風量を増やすとき

またはをタッチする。

風量を減らすとき

またはをタッチする。

スイッチを押す/アイコンをタッチするごとに風量が変わります。

風量は7段階に調節できます。




  • ファンスイッチ/アイコンを長押しすると、素早く風量を調節することができます。

  • を上下にフリックすると、3段階ずつ風量を調節できます。

エアコン電源スイッチ

スイッチを押すごとにエアコンの作動と停止が切り替わります。

機能が作動中は表示灯が点灯します。

曇り取りスイッチ/アイコン

またはをタッチする。

フロントガラス、フロント窓ガラスの曇りを取りたいときに使用します。

スイッチを押す/アイコンをタッチするごとに作動と停止が切り替わります。作動中は自動的に外気導入に切り替わります。




ガラスの曇りを取るときは、吹き出し風の温度を低くしない。

ガラスの外側が曇り、視界不良などで思わぬ事故につながるおそれがあります。




  • 次の操作をすると、より早くガラスの曇りが取れます。

    • ファンスイッチ/を操作して、風量を増す。

    • 温度設定スイッチ/ (赤) を操作して、吹き出し風の温度を上げる。

  • 次の操作をすると、ガラスが曇りやすくなるため、注意して使用してください。

    • 内気循環に切り替える。

    • エアコンの作動を停止する。

ECOアイコン

アイコンをタッチするごとに、ECOモードのON/OFFが切り替わります。

ECOモードは、通常モードよりもエアコンの作動頻度が少なくなり、経済的な運転になります。

オート/マニュアル操作画面切り替えアイコン

タッチすると、マニュアル操作画面に切り替わります。

を操作できます。

ディスプレイ設定アイコン

タッチすると、ディスプレイの設定画面を表示します。

明るさを調節 (41段階)、画面を自動/昼/夜から選択、操作音量 (消音または3段階の音量) を調節できます。

をタッチすると、画面を閉じます。




安全のため、走行中は設定画面が表示されません。

フルオートエアコンの便利な使いかた

プリエアコン

プリエアコンとは、タイマーエアコンとリモートエアコンの総称です。

タイマーエアコン、リモートエアコン作動中は、スマートフォンで設定状態を確認することができます。

タイマーエアコン設定

マツダコネクトで出発時刻を設定することで、出発時刻までにエアコンが作動し、車内温度を調節します。

出発時刻、曜日、設定温度、デフロスタの作動/非作動をカスタマイズでき、あらかじめ7種類のパターンを登録しておくことができます。

リモートエアコン

お手持ちのスマートフォンを使用して、出発前にエアコンを遠隔操作で作動させることができます。




人やペットを車内に残したまま、プリエアコンを作動させない。

プリエアコンは、車両の状態や周辺環境により自動停止する場合があります。エアコンが停止し、車内の温度が高温または低温になると、熱中症や脱水症状などの重大な障害につながるおそれがあります。




  • 次のいずれかの条件を満たすときは、プリエアコンが作動しません。また、作動中の場合は作動を停止します。ただし、作動中にリアゲートを開けた場合は、停止しません。

    • 駆動用バッテリーもしくは12Vバッテリーの充電量が少ないとき

    • ドア/リアゲートが開いているとき

    • 電源ポジションがOFF以外のとき

    • 車両に異常があるとき

  • (e-SKYACTIV EV)

     タイマーエアコンで設定した出発時刻の30分前までに作動条件を満たしていないときは、タイマーエアコンは作動しません。

    (e-SKYACTIV R-EV)

     タイマーエアコンで設定した出発時刻の20分前までに作動条件を満たしていないときは、タイマーエアコンは作動しません。

  • 次のいずれかの条件を満たすときは、エアコンの効きが悪くなり、車内の温度を設定した温度にできない場合があります。

    • 電力消費量が多いとき

    • 極端に暑い、または寒いとき

  • 出発時刻に設定温度になるようにエアコンが作動し、出発時刻になると停止します。設定した出発時刻よりも早く、または遅れて車に乗ると、車内の温度が設定した温度になっていない場合があります。

  • 充電中にプリエアコンを作動させると、充電に必要な時間が長くなることがあります。また、極端に暑い、または寒いときはエアコンの消費電力が大きくなるため、あらかじめ設定された充電量に満たないことがあります。

  • プリエアコン作動時に、冷却ファンやコンプレッサー、室内ファンが作動しますが、故障ではありません。

  • エアコンの使用できる機能は、電源ポジションによって異なります。

    機能

    電源ポジション

    OFF

    ACC

    ON (ハイブリッドシステム停止中)

    ON (ハイブリッドシステム作動中)

    送風

    冷房/暖房

    *1

    タイマーエアコン設定

    リモートエアコン

    〇: 可能

    —: 不可能

    1. 冷房/暖房機能は充電中のみ使用できます。




  • 推奨設定温度は25.0 ℃です。極端に暑い、または寒い温度に設定すると、消費電力があがり、充電時間が長くなります。

  • 充電コネクターを接続した状態で、プリエアコンを作動させると、駆動用バッテリーの電力消費量を軽減できます。充電コネクターを接続しなくても、プリエアコンを作動させることができますが、駆動用バッテリーの電力量が低下します。

  • プリエアコン作動中に急速充電を開始するとプリエアコンが停止します。

  • プリエアコンが作動しているときは、エアコン電源スイッチの表示灯が点灯します。

  • (e-SKYACTIV EV)

    プリエアコンは30分間作動します。タイマーエアコンで出発時刻を設定する場合は、現在時刻から30分後以降を設定し、複数設定する場合は30分以上の間隔を開けて設定してください。

    (e-SKYACTIV R-EV)

    プリエアコンは20分間作動します。タイマーエアコンで出発時刻を設定する場合は、現在時刻から20分後以降を設定し、複数設定する場合は30分以上の間隔を開けて設定してください。

タイマーエアコン設定の設定のしかた

  1. マツダコネクトのホーム画面から、 “設定” を選択する。

  2. 設定画面から、 “EVシステム” を選択する。

  3. “タイマーエアコン設定” を選択する。

  4. 表示された内容から、設定を変更したい項目を選択する。

    詳しくはマツダコネクト取扱説明書をご確認ください。

  5. 電源ポジションをOFFにする。




項目にチェックボックスがある機能は、チェックを入れる () と有効、チェックをはずす () と無効になります。

タイマーエアコン設定

おでかけ前に車室内を快適な温度にしておくことができます。

機能

変更内容

1 ---

有効、

無効*1

編集、

削除*2

2 ---

3 ---

4 ---

5 ---

6 ---

7 ---

  1. カーソルで選択している項目の設定がされている場合は有効/無効を切り替えることができます。

  2. カーソルで選択している項目から右スライドすると “編集”/“削除” が選択できます。

編集

タイマーエアコンの設定が編集できます。

機能

変更内容

出発時刻

時刻

(10分間隔)

繰り返し*1

月曜日 ― 日曜日

温度

18.5℃ ~ 31.5℃

デフロスタ(フロント)

有効/

無効

デフロスタ(リア)

有効/

無効

  1. 繰り返しの曜日を一つも設定していない場合、設定している時刻で一度だけタイマーエアコンが作動します。




  • デフロスタを"有効"に設定することで、窓の氷・雪の除去をサポートします。デフロスタ設定時の推奨設定温度は25.0 ℃ 以上です。設定温度によって、デフロスタの性能が変わります。

  • 12 Vバッテリー脱着直後や一度もGPSを受信していないときは、タイマーエアコンは作動しません。GPS信号を受信するとタイマーエアコンが作動可能になります。

  • リモートエアコンが作動しているときは、タイマーエアコンは作動しません。

  • タイマーエアコンの停止はコネクティッドサービスを使用して、スマートフォンの遠隔操作で行なうこともできます。

    詳しくはマツダ販売店にご相談ください。

  • 曜日を登録した場合、次の週にも継続されるため、毎回設定する必要はありません。

リモートエアコンの設定のしかた

リモートエアコンを利用するには、コネクティッドサービスに申し込む必要があります。

詳しくはマツダ販売店にご相談ください。
