モータールーム内の点検

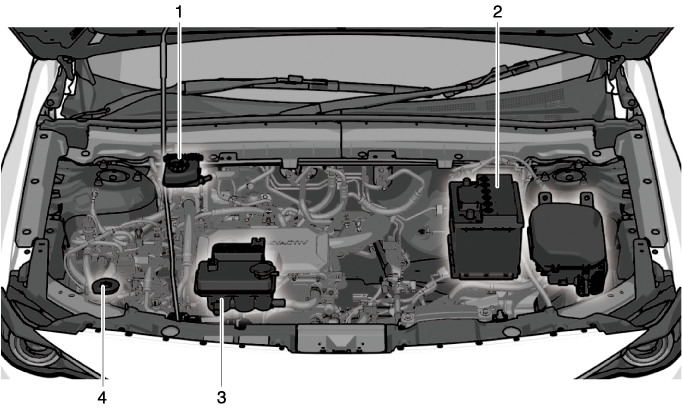

e-SKYACTIV EV

1. ブレーキ液の量

2. 12Vバッテリー液の量

3. 冷却水の量

4. ウォッシャー液の量

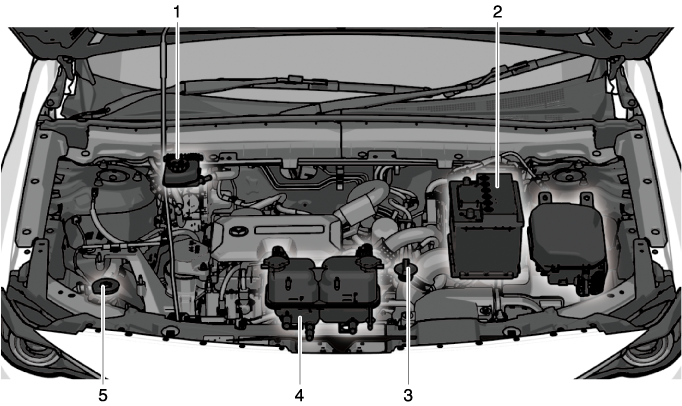

e-SKYACTIV R-EV

1. ブレーキ液の量

2. 12Vバッテリー液の量

3. エンジンオイルの量

4. 冷却水の量

5. ウォッシャー液の量



---

• EVシステム/ハイブリッドシステムが始動しているときやEVシステム/ハイブリッドシステムが熱いときはウォッシャー液を補充しないでください。ウォッシャー液がEVシステム/ハイブリッドシステムなどにかかると､出火するおそれがあります。

• ウォッシャー液のかわりにせっけん水やエンジン不凍液などを入れないでください。塗装のしみや､ポンプの故障によりウォッシャー液が出なくなるおそれがあります。

注意を閉じる

注意を開く

補充要領については別冊のメンテナンスノートを参照してください。

12Vバッテリー液の量が下限 (LOWER LEVEL) より不足している状態でEVシステム/ハイブリッドシステムを始動すると､破裂 (爆発) につながるおそれがあり危険です。12Vバッテリー液が不足しているときは､マツダ販売店などにご相談ください。

点検､補充の要領は別冊のメンテナンスノートを参照してください。

12Vバッテリーを交換するときは､マツダ販売店にご相談ください。



---

規定容量を超えるヒューズを使用したり､ヒューズの代わりに針金や銀紙などを使用しない。

配線などが過熱し､焼損して火災になるおそれがあります。

警告を閉じる

警告を開く



---

必ずマツダ純正品または同等品を使用してください。

注意を閉じる

注意を開く

1. 電源ポジションをOFFにする。

2. ヒューズボックスのカバーを開く。

   ヒューズボックスは助手席左下と､モータールーム内にあります。

   室内ヒューズボックス



   モータールーム内ヒューズボックス





   ---

   各ヒューズはグレードや仕様により､ない場合があります。

   知識を閉じる

   知識を開く

3. ヒューズの位置を確認し､故障の状況から､点検すべきヒューズを確認する。

   →参照「ヒューズの受け持つ装置」

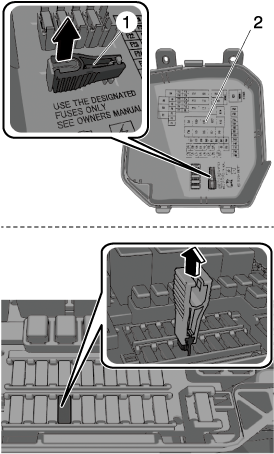

4. ヒューズを抜き取る。



   1. ヒューズはずし具

   2. モータールーム内ヒューズボックスカバー

5. ヒューズを点検し､切れている場合は､規定容量のヒューズと交換する。



   1. 切れていない場合

   2. 切れている場合

6. ヒューズボックスのカバーをもとの通り取り付ける。



---

ヒューズを交換してもすぐ切れる場合は､マツダ販売店で点検を受けてください。

知識を閉じる

知識を開く

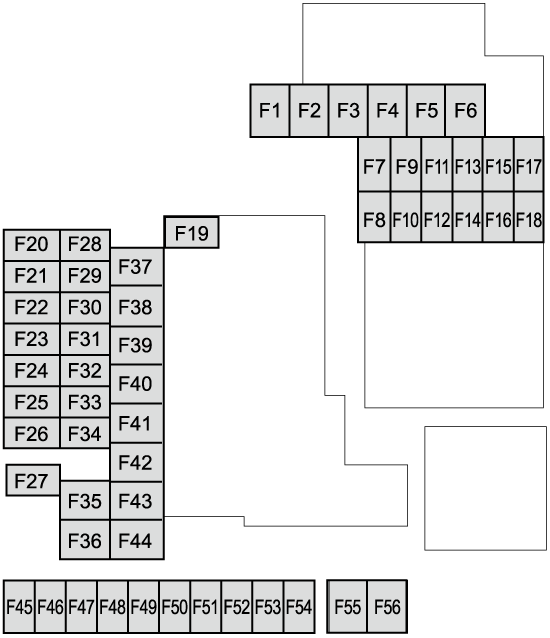

モータールーム内 ヒューズボックス

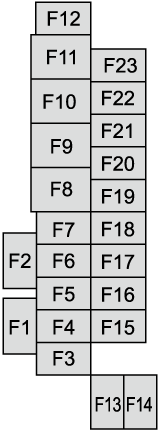

室内 ヒューズボックス
