バルブを交換する

バルブを交換する



  • 電球を交換するときは､各ランプを消灯させ､電球が冷えてから交換してください。やけどをするおそれがあります。

  • ルームランプ､トランクルームランプのレンズを取りはずすときは､マイナスドライバーなどの先端に布を巻いてご使用ください。マイナスドライバーが直接レンズや内装にあたると､傷がつくおそれがあります。

  • マイナスドライバーなどを使ってレンズやランプ本体を取りはずすときは､マイナスドライバーなどが内部の端子にあたらないようにしてください。マイナスドライバーなどが直接端子にあたると､ショートするおそれがあります。

注意を閉じる
注意を開く



  • 交換する電球について

    必ず同じW数の電球を使用してください。

  • ランプの曇りについて

    ヘッドランプ､制動灯などのランプは､雨天走行や洗車などの使用条件によりレンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によるもので､雨天時などに窓ガラスが曇るのと同様の現象であり､機能上の問題はありません。ただし､レンズ内面に大粒の水滴が付いているときやランプ内に水がたまっているときは､マツダ販売店にご相談ください。

知識を閉じる
知識を開く

フロント

  1. ヘッドランプ (ワイド配光ロービーム) (アダプティブ･LED･ヘッドライト (ALH) 装備車)

  2. ヘッドランプ (ハイビーム/ロービーム)

  3. 前面方向指示灯/非常点滅灯/デイタイムランニングランプ/車幅灯

  4. ルームランプ

  5. 側面方向指示灯/非常点滅灯

  6. デイタイムランニングランプ/車幅灯

リア

  1. 制動灯/尾灯

  2. トランクルームランプ

  3. ハイマウントストップランプ

  4. 制動灯/尾灯

  5. 後退灯

  6. 番号灯

  7. 後面方向指示灯/非常点滅灯

電球にはLEDタイプとバルブタイプがあります。

バルブタイプのみ交換することができます。

LEDタイプ

  • ヘッドランプ (ハイビーム/ロービーム)

  • 前面方向指示灯/非常点滅灯/デイタイムランニングランプ/車幅灯

  • ハイマウントストップランプ

  • 後面方向指示灯/非常点滅灯

  • 制動灯

  • 尾灯

  • 後退灯

LEDタイプの電球のため交換できません。交換については､マツダ販売店へご相談ください。

バルブタイプ

側面方向指示灯/非常点滅灯

  1. エンジンをかけ､交換する側と同じ方向にハンドルをいっぱいに切り､エンジンを切る。

  2. ファスナーをはずし､マッドガードをめくる。

    1. 取りはずし

    2. 取り付け

  3. フェンダーの裏から､ユニットのツメを押し､ユニットを取りはずす。



  4. ツメを押し､コネクターをはずす。



  5. ユニットを取り換え､はずした手順と逆の手順で取り付ける。

番号灯

  1. マイナスドライバーなどの先端に布を巻く。

  2. ドライバーを左側から差し込み (強めに押し込む)､差し込んだドライバー先端部分を下方向に動かしてランプ本体を取りはずす。



  3. ソケットを反時計回りにまわして取りはずし､電球を抜き取る。



  4. はずした手順と逆の手順で取り付ける。

ルームランプ

  1. マイナスドライバーなどの先端に布を巻き､レンズを取りはずす。

  2. 電球を取り替える。



  3. はずした手順と逆の手順で取り付ける。

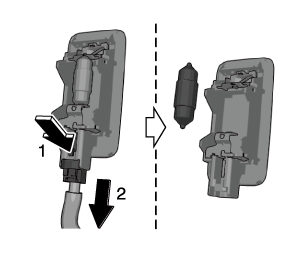

トランクルームランプ

  1. トランクを開ける。

  2. マイナスドライバーなどの先端に布を巻き､ランプ本体を取りはずす。



  3. ツメを押し､コネクターを取りはずす。

  4. 電球を取り替える。



  5. はずした手順と逆の手順で取り付ける。
