ヒューズは電気装置を過負荷から保護する働きをしています。

エンジンスイッチをLOCKの位置にします。

ヒューズボックスのカバーを開きます。 ヒューズボックスは助手席左下と、エンジンルーム内にあります。

· 各ヒューズはグレードや仕様により無い場合があります。 · ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。

ヒューズの位置を確認し、故障の状況から、点検すべきヒューズを確認してください。 ヒューズの受け持つ装置

ヒューズを抜き取ります。

ヒューズを点検し、切れている場合は、規定容量のヒューズと交換します。

規定容量を超えるヒューズを使用したり、ヒューズの代わりに針金や銀紙などを使用しないでください。 配線などが過熱し、焼損して火災になるおそれがあります。

· ヒューズが切れていないとき、またはヒューズを交換してもランプ類が点灯しないときは、電球切れが考えられます。電球を点検し、切れているときは、マツダ販売店で交換してください。 · ヒューズが切れていないとき、またはヒューズを交換しても電気装置が作動しないときは、マツダ販売店で点検を受けてください。 · ヒューズを交換してもすぐ切れる場合は、マツダ販売店で点検を受けてください。

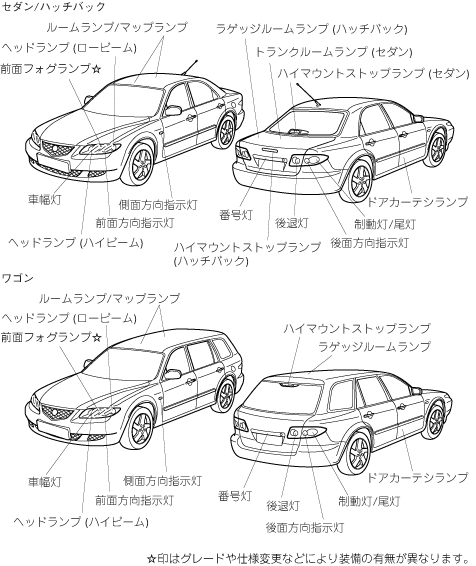

ヘッドランプの下向き (ロービーム) にはディスチャージヘッドランプまたはハロゲンヘッドランプが装備されています。 ディスチャージヘッドランプは高電圧を使用しているため、取り扱いを誤ると感電するおそれがあります。ディスチャージヘッドランプの交換・修理をするときは、必ずマツダ販売店へご相談ください。

· 電球を交換するときは、各ランプを消灯させ、電球が冷えてから交換してください。やけどをするおそれがあります。 · 電球および電球固定具の取り付けは確実に行なってください。確実に取り付けされていないと、水入りなどによる故障およびレンズ内面の曇りにつながるおそれがあります。 · ハロゲン球はガラス内部の圧力が高いため、落としたり、物をぶつけたり、傷をつけたりすると破損してガラスが飛散するおそれがあります。取り扱いには十分注意してください。また、素手で触れずにきれいな手袋を着用してください。

· ハロゲン球を素手で触れてはいけませんが、万一、誤ってハロゲン球に触れてしまったときは、水で薄めた中性洗剤 (約5%) をやわらかい布に含ませ、汚れをふき取ってください。 · 必ず同じW数の電球を使用してください。 · ヘッドランプ、制動灯などのランプは、雨天走行や洗車などの使用条件によりレンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によるもので、雨天時などに窓ガラスが曇るのと同様の現象であり、機能上の問題はありません。ただし、レンズ内面に大粒の水滴がついているときやランプ内に水がたまっているときは、マツダ販売店にご相談ください。

以下の手順は車両左側のヘッドランプの電球を交換するときのものです。車両右側を交換するときはエアフィルターケースを持ち上げる必要はありません。

ボンネットを開けます。

エアフィルターケースのコネクターをはずします。

エアフィルターケースを持ち上げます。

ヘッドランプを覆っているカバーのタブを押し、カバーを取りはずします。

電球の後側にあるコネクターをはずします。

止め金をはずし、ソケットを抜き取ります。

ソケットから電球を抜き取ります。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

· エアフィルターケースをもどしたあと、コネクターがしっかりつながっていることを確認してください。 · コネクターを取り付けたあと、ハーネスをエアフィルターケース側面のホルダーに取り付けてください。 · 古い電球を処理するときは防護カバーや厚手の紙を使い、子供の手の届かないところへ速やかに処理してください。

ディスチャージヘッドランプは高電圧を使用しているため、取り扱いを誤ると感電するおそれがあります、ディスチャージヘッドランプの交換・修理をするときは、必ずマツダ販売店へご相談ください。

ボンネットを開けます。

エンジンをかけ、交換する側と反対の方向にハンドルをいっぱいにきり、エンジンをきります。

ネジをはずし、マッドガードを部分的にめくります。

カバーを取りはずします。

電球の後側にあるコネクターをはずします。

止め金をはずし、ソケットを抜き取ります。

ソケットから電球を抜き取ります。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

古い電球を処理するときは防護カバーや厚手の紙を使い、子供の手の届かないところへ速やかに処理してください。

ソケットをまわして取りはずします。

電球を少し押してまわし、取りはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

ユニットを車両後方にスライドさせ、取りはずします。

ユニットからコネクターをはずします。

新しいユニットに取り換え、はずした手順と逆の手順で取り付けます。

側面方向指示灯は電球 (バルブ) の交換はできません。ランプユニット本体の交換となりますので、側面方向指示灯を交換するときはマツダ販売店へご相談ください。

クリップを取りはずしてトランクサイドトリムをはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

電球を交換するときはマツダ販売店へご相談ください。

ノブをまわしカバーを取りはずします。

ストラップを引き、カバーを取りはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

電球を交換するときはマツダ販売店へご相談ください。

ノブをまわしカバーを取りはずします。

ストラップを引き、カバーを取りはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

電球を交換するときはマツダ販売店へご相談ください。

クリップを取りはずして、トランクリアトリムをはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

カバーを取りはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

ハイマウントストップランプの部品を取りはずします。

ソケットからコネクターを取りはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

カバーを取りはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

リフゲートアッパートリムと、ハイマウントストップランプの部品をはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

カバーを取りはずします。

電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

ランプ本体を取りはずします。

ソケットをまわして取りはずします。

ソケットから電球をはずします。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

レンズを取りはずし、電球を抜き取ります。

電球を取り換えます。

はずした手順と逆の手順で取り付けます。

レンズの両側を押さえ、レンズを取りはずします。

電球をはずし引き出します

電球を取り換えます。

はずした手順と逆の手順で取り付けます。
