メーター

メーターはグレードや仕様により異なります。
ブラックアウトメーター装備車は、エンジンスイッチをONの位置にするとメーター照明が点灯します。

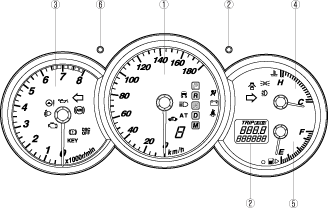

1 スピードメーター
2 オドメーター/トリップメーター
3 タコメーター
4 水温計
5 燃料計
6 メーター照度調節ボタン (ブラックアウトメーター装備車)

◆スピードメーター
走行速度をkm/hで示します。

◆オドメーター/トリップメーター
オドメーター
走行した総距離をkm単位で示します。
トリップメーター
一定区間の走行距離をkm単位で示します。 (右側の数字は100m単位です。)
2種類 (TRIP A、TRIP B) の区間距離を計測することができます。たとえば、TRIP Aモードで給油してからの距離を測りながら、TRIP Bモードで出発してからの距離を測ることができます。
オドメーター/トリップメーターが表示されているとき、トリップメーター切り替えボタンを押すごとに、TRIP A、TRIP Bが切り替わります。
トリップメーターを“0.0”にもどすときは、それぞれのモードのとき、トリップメーター切り替えボタンを1秒以上押します。
·
(標準メーター装備車)
オドメーター/トリップメーターは、エンジンスイッチをACCまたはLOCKの位置にしている場合でも、次のようなときは表示されます。
·
エンジンスイッチをONの位置からACCまたはLOCKの位置にした後の約10分間。
·
ドアを閉めた状態から開けた状態にした後の約10分間。
·
(ブラックアウトメーター装備車)
エンジンスイッチがACCまたはLOCKの位置のとき、オドメーター/トリップメーターは表示されませんが、次のようなときは、トリップメーター切り替えボタンが機能します (ボタンを操作するとトリップメーターは切り替え/リセットされます)。
·
エンジンスイッチをONの位置からACCまたはLOCKの位置にした後の約10分間。
·
ドアを閉めた状態から開けた状態にした後の約10分間。
·
次のようなときは、トリップメーターの表示が“0.0”にもどります。
·
車両整備などでバッテリーとの接続が断たれたとき。
·
走行距離が999.9kmを超えたとき。

◆タコメーター
1分間あたりのエンジン回転数を示します。
指針がレッドゾーン (許容回転数以上を示す) にはいらないように運転してください。エンジンの故障につながるおそれがあります。

◆水温計
エンジンスイッチがONの位置のとき、エンジン冷却水の温度を示します。
指針が“H”付近を示したときはオーバーヒートのおそれがあります。ただちに安全な場所に停車し、適切な処置をしてください。そのまま走行を続けると、エンジンの故障につながるおそれがあります。

◆燃料計
エンジンスイッチがONの位置のとき、燃料の残量を示します。
指針が“E”に近づいたら、早めに燃料を補給してください。
燃料補給口
·
燃料補給後は、指針が安定するまでしばらく時間がかかる場合があります。また、坂道やカーブなどでは、タンク内の燃料が移動するため、指針が振れることがあります。
·
燃料残量警告灯横の矢印 ( ) は燃料補給口が運転席側にあることを示します。

◆メーター照度調節ボタン (ブラックアウトメーター装備車)
エンジンスイッチがONの位置のとき使用できます。
照度調節機能 (ヘッドランプおよび車幅灯消灯時)
ヘッドランプおよび車幅灯が消灯しているとき、照度調節ボタンを押すごとに、メーターの照度が5段階に切り替わります。

減光解除機能 (ヘッドランプまたは車幅灯点灯時)
ヘッドランプまたは車幅灯が点灯すると、メーターの照明が減光されます。
雪道や霧での走行時など、周囲が明るく減光状態ではメーターが見えにくい場合に、減光を解除してください。

照度調節ボタンを押すと、メーターの減光が解除されメーターの照明が明るくなります。
もう一度押すともとの減光状態にもどります。

◆パネルライトコントロールスイッチ
ヘッドランプまたは車幅灯が点灯しているときパネルライトコントロールスイッチをまわすと、メーターおよびインストルメントパネルの明るさを調節できます。
·
パネルライトコントロールマーク はパネルライトコントロールスイッチを示しています。
·
(ブラックアウトメーター装備車)
メーターの減光を解除しているときは、パネルライトコントロールスイッチをまわしても、メーターの明るさを調節できません。
