CX-7取扱書 [Yイ_初版]_(50602)

ヒューズの受け持つ装置

◆室内ヒューズボックス

位置
表示
容量
保護装置
1
P.WIND 2
30 A
パワーウインドー
2
OUTLET 1
15 A
電源ソケット
3
P.MIR
7.5 A
電動ミラー
4
OUTLET 2
15 A
電源ソケット
5
SCR
6
WIPER
20 A
フロントワイパー
7
M.DEF
7.5 A
ミラーウインドーデフォッガー (曇り取り)
8
P/ST/ENG BAR 3
7.5 A
エアーフローセンサー、エンジンコントロールシステム
9
P.WIND
10
A/B
7.5 A
エアバッグ
11
ENGINE
15 A
エンジンコントロールシステム
12
METER
15 A
メーター
13
ILLUMI
10 A
イルミネーション
14
ROOM
15 A
ルームランプ
15
R.FOG
16
SIREN
17
SEAT
20 A
シートヒーター ☆
18
A/C
10 A
エアコン
19
R.WIP
10 A
リヤワイパー/ウォッシャー

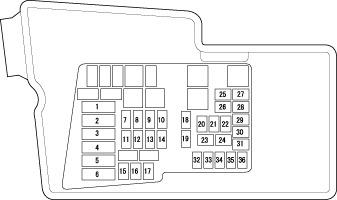

◆エンジンルーム内ヒューズボックス

位置
表示
容量
保護装置
1
PCS
50 A
マツダプリクラッシュセーフティシステム ☆
2
BLOWER
40 A
ブロアモーター
3
FUEL PUMP
30 A
フューエルポンプ
4
FAN 2
40 A
電動ファン
5
IG KEY 1
40 A
各ヒューズへの電源
6
FAN 1
40 A
クーリングファン
7
P.SEAT (D)
30 A
運転席側パワーシート ☆
8
INJ 1
30 A
エンジンコントロールシステム
9
P.SEAT (P)
30 A
助手席側パワーシート ☆
10
BOSE
30 A
オーディオ (Bose®サラウンドシステム装備車) ☆
11
ENGINE
30 A
エンジンコントロールシステム
12
D.LOCK
20 A
パワードアロック
13
P.WIND
30 A
パワーウインドー
14
IG KEY 2
40 A
各ヒューズへの電源
15
ABS 1
40 A
DSC
16
ABS 2
20 A
DSC
17
DSC
7.5 A
DSC
18
H/L CLEAN/ROOF
19
DEF
30 A
リヤウインドーデフォッガー (曇り取り)
20
TNS
15 A
尾灯、番号灯、車幅灯
21
A/C
10 A
エアコン
22
TRAILER/TCM
23
H/L HI RH
15 A
ヘッドランプ右 上向き (ハイビーム)
24
H/L HI LH
15 A
ヘッドランプ左 上向き (ハイビーム)
25
H/L LO RH
15 A
ヘッドランプ右 下向き (ロービーム)
26
H/L LO LH
15 A
ヘッドランプ左 下向き (ロービーム)
27
ETC
10A
アクセルポジションセンサー
28
ENG BAR 2
7.5 A
PCM
29
ECM
10 A
エンジンコントロールシステム
30
INJ 2
31
ENG BAR 1
15 A
エアフローセンサー、エンジンコントロールシステム
32
FOG
15 A
フォグランプ
33
STOP
10 A
制動灯
34
HORN
20 A
ホーン
35
25 A
PCM
36
HAZARD
10 A
非常点滅灯
