ヒューズは電気装置を過負荷から保護する働きをしています。
|
1
|
エンジンスイッチをLOCKの位置にします。
|
2
|
ヒューズボックスのカバーを開きます。
ヒューズボックスは助手席左下と、エンジンルーム内にあります。
|
![]() |
![]() |
|
3
|
ヒューズの位置を確認し、故障の状況から、点検すべきヒューズを確認してください。
|
4
|
ヒューズを抜き取ります。
|
![]() |
5
|
ヒューズを点検し、切れている場合は、規定容量のヒューズと交換します。
|
![]() |
![]() |
規定容量を超えるヒューズを使用したり、ヒューズの代わりに針金や銀紙などを使用しないでください。
配線などが過熱し、焼損して火災になるおそれがあります。
|
|
![]() |

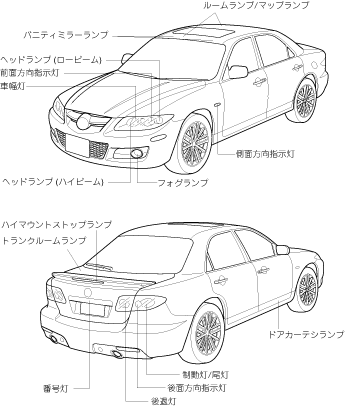

ヘッドランプの下向き (ロービーム) にはディスチャージヘッドランプが装備されています。
ディスチャージヘッドランプは高電圧を使用しているため、取り扱いを誤ると感電するおそれがあります。ディスチャージヘッドランプの交換・修理をするときは、必ずマツダ販売店へご相談ください。
|
|
|
以下の手順は車両左側のヘッドランプの電球を交換するときのものです。車両右側を交換するときはエアフィルターケースを持ち上げる必要はありません。
|
1
|
ボンネットを開けます。
|
2
|
エアフィルターケースのコネクターをはずします。
|
![]() |
3
|
エアフィルターケースを持ち上げます。
|
![]() |
4
|
ヘッドランプを覆っているカバーのタブを押し、カバーを取りはずします。
|
5
|
電球の後側にあるコネクターをはずします。
|
6
|
止め金をはずし、ソケットを抜き取ります。
|
![]() |
7
|
ソケットから電球を抜き取ります。
|
8
|
電球を取り換えます。
|
9
|
はずした手順と逆の手順で取り付けます。
|
|
ディスチャージヘッドランプは高電圧を使用しているため、取り扱いを誤ると感電するおそれがあります、ディスチャージヘッドランプの交換・修理をするときは、必ずマツダ販売店へご相談ください。
|
![]() |
1
|
ソケットをまわして取りはずします。
|
2
|
電球を少し押してまわし、取りはずします。
|
![]() |
3
|
電球を取り換えます。
|
4
|
はずした手順と逆の手順で取り付けます。
|
1
|
ユニットを車両後方にスライドさせ、取りはずします。
|
2
|
ユニットからコネクターをはずします。
|
![]() |
3
|
新しいユニットに取り換え、はずした手順と逆の手順で取り付けます。
|
側面方向指示灯は電球 (バルブ) の交換はできません。ランプユニット本体の交換となりますので、側面方向指示灯を交換するときはマツダ販売店へご相談ください。
|
1
|
クリップを取りはずしてトランクサイドトリムをはずします。
|
![]() |
2
|
ソケットをまわして取りはずします。
|
3
|
ソケットから電球をはずします。
|
![]() |
![]() |
4
|
電球を取り換えます。
|
5
|
はずした手順と逆の手順で取り付けます。
|
電球を交換するときはマツダ販売店へご相談ください。
|
1
|
クリップを取りはずして、トランクリアトリムをはずします。
|
![]() |
2
|
ソケットをまわして取りはずします。
|
3
|
ソケットから電球をはずします。
|
![]() |
4
|
電球を取り換えます。
|
5
|
はずした手順と逆の手順で取り付けます。
|
1
|
カバーを取りはずします。
|
2
|
電球をはずします。
|
![]() |
3
|
電球を取り換えます。
|
4
|
はずした手順と逆の手順で取り付けます。
|
1
|
ランプ本体を取りはずします。
|
![]() |
2
|
ソケットをまわして取りはずします。
|
3
|
ソケットから電球をはずします。
|
![]() |
4
|
電球を取り換えます。
|
5
|
はずした手順と逆の手順で取り付けます。
|
1
|
レンズを取りはずし、電球を抜き取ります。
|
![]() |
![]() |
2
|
電球を取り換えます。
|
3
|
はずした手順と逆の手順で取り付けます。
|
1
|
レンズの両側を押さえ、レンズを取りはずします。
|
![]() |
2
|
電球をはずし引き出します
|
![]() |
3
|
電球を取り換えます。
|
4
|
はずした手順と逆の手順で取り付けます。
|
