位置
|
表示
|
容量
|
保護装置
|
|
1
|
M.DEF
|
7.5A
|
—*1
|
|
ミラーの曇り取り
☆
*2
|
|||
|
2
|
—
|
—
|
—
|
|
3
|
ENG3
|
20A
|
イグニッション・コイル
|
|
4
|
P.OUTLET
|
15A
|
—
|
|
5
|
SHIFT/L
|
5A
|
ギアシフトモジュール
|
|
6
|
CIGAR
|
15A
|
電源ソケット
|
|
7
|
MIRROR
|
7.5A
|
電動ミラー、オーディオ
☆
|
|
8
|
A/C
|
10A
|
エアコン
|
|
9
|
F.WIP
|
25A
|
フロントワイパー/ウォッシャー
|
|
10
|
R.WIP
|
15A
|
リヤワイパー/ウォッシャー
|
|
11
|
ENG
|
5A
|
O2ヒーター・リヤ*1
|
|
メインリレー*2
|
|||
|
12
|
METER
|
10A
|
メーター
|
|
13
|
SAS
|
10A
|
エアバッグ
|
|
14
|
S.WARM
|
15A
|
—
|
|
15
|
ABS/DSC
|
5A
|
ABS、DSC
☆
|
|
16
|
EHPAS
|
5A
|
EHPAS
|
|
17
|
ENG2
|
15A
|
イグニッション・コイル*1、O2ヒーター・リヤ
|
|
18
|
P/W
|
30A
|
パワーウィンドー
|
|
19
|
P/W
|
40A
|
—
|
| *1 |
LF-VD型エンジン
|
| *2 |
LF-VD型エンジン以外
|
 |
|

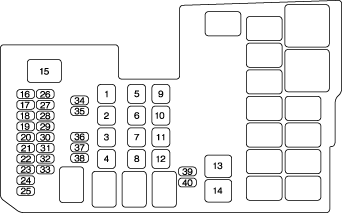

位置
|
表示
|
容量
|
保護装置
|
|
1
|
FAN
|
30A
|
クーリングファン
|
|
2
|
FAN
|
30A
|
クーリングファン
|
|
3
|
P.WIND
|
40A
|
—
|
|
4
|
IG KEY1
INJ
|
30A
|
インジェクター
|
|
5
|
ABS-V
|
20A
|
ABS、DSC
☆
|
|
6
|
ABS-P
|
30A
|
ABS、DSC
☆
|
|
7
|
IG KEY2
|
20A
|
各ヒューズへの電源
|
|
8
|
HEATER
DEICER
TCM
|
20A
|
TCM、フロントワイパーデアイサー
☆
|
|
9
|
BLOWER
|
40A
|
ブロアモーター
|
|
10
|
GLOW
IG KEY1
|
40A
|
各ヒューズへの電源
|
|
11
|
BTN
|
60A
|
各ヒューズへの電源
|
|
12
|
IG KEY2
|
40A
|
—
|
|
13
|
CLOSER
P.SLIDE LH
|
20A
|
パワースライドドア (左)
☆
|
|
14
|
CLOSER
P.SLIDE RH
|
20A
|
パワースライドドア (右)
☆
|
|
15
|
EHPAS
|
80A
|
EHPAS
|
|
16
|
FOG
|
15A
|
フォグランプ
☆
|
|
17
|
D.LOCK
|
20A
|
パワードアロック
|
|
18
|
P.WIND
H/CLEAN
|
20A
|
パワーウインドー
|
|
19
|
ETC
|
10A
|
エレキスロットルバルブ
|
|
20
|
DEFOG
|
25A
|
リヤウインドーデフォッガー (曇り取り)
|
|
21
|
ENG+B
|
10A
|
PCM、4WDコントロール (4WD車)
|
|
22
|
STOP
|
10A
|
制動灯
|
|
23
|
FUEL
|
20A
|
フューエルポンプ
|
|
24
|
HAZARD
|
10A
|
方向指示器、非常点滅灯
|
|
25
|
ROOM
|
15A
|
ルームランプ
|
|
26
|
—
|
—
|
—
|
|
27
|
MAG
|
10A
|
マグネットクラッチ
|
|
28
|
GLOW SIG
|
7.5A
|
—
|
|
29
|
HEAD HR
|
10A
|
ヘッドランプ 右 (Hi)
|
|
30
|
HEAD HL
|
10A
|
ヘッドランプ 左 (Hi)
|
|
31
|
HORN
|
15A
|
ホーン
|
|
32
|
SUN ROOF
|
20A
|
サンルーフ
☆
|
|
33
|
MIRROR
BURGLAR
|
7.5A
|
—
|
|
34
|
HEAD LR
|
15A
|
ヘッドランプ 右 (Low)、
ヘッドライトレベリング
☆
|
|
35
|
HEAD LL
|
15A
|
ヘッドランプ 左 (Low)
|
|
36
|
ENG BAR2
|
15A
|
O2ヒーター
|
|
37
|
ENG BAR
|
15A
|
エアフローセンサー、
エンジンコントロールシステム
|
|
38
|
ENG BA
INJ
|
20A
|
PCM
|
|
39
|
ILLUMI
|
10A
|
メーターイルミネーション、
ヒーターコントロールイルミネーション
|
|
40
|
TAIL
|
10A
|
尾灯、番号灯、車幅灯
|
