BIANTE取扱書 [Mオ_初版]_(50601)

ランプ類、電気装置が作動しないとき

ランプ類が点灯しないときや電気装置が作動しないときは、ヒューズ切れや電球切れが考えられます。
まずヒューズを点検し、必要に応じて交換してください。
ヒューズは電気装置を過負荷から保護する働きをしています。

◆ヒューズの交換
1
電源ポジションをOFFにします。
2
ヒューズボックスのカバーを開きます。
ヒューズボックスは運転席右側と、エンジンルーム内にあります。
室内ヒューズボックス
エンジンルーム内

ヒューズボックス
リレーボックス (LF-VDS型エンジン)
·
各ヒューズはグレードや仕様により無い場合があります。
·
ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。
3
ヒューズの位置を確認し、故障の状況から、点検すべきヒューズを確認してください。
4
ヒューズを抜き取ります。
5
ヒューズを点検し、切れている場合は、規定容量のヒューズと交換します。
規定容量を超えるヒューズを使用したり、ヒューズの代わりに針金や銀紙などを使用しないでください。
配線などが過熱し、焼損して火災になるおそれがあります。
·
ヒューズが切れていないとき、またはヒューズを交換してもランプ類が点灯しないときは、電球切れが考えられます。電球を点検し、切れているときは、マツダ販売店で交換してください。
·
ヒューズが切れていないとき、またはヒューズを交換しても電気装置が作動しないときは、マツダ販売店で点検を受けてください。
·
ヒューズを交換してもすぐ切れる場合は、マツダ販売店で点検を受けてください。

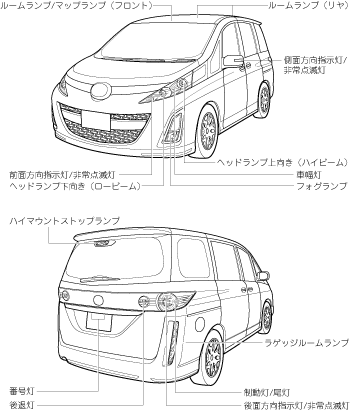

◆電球 (バルブ) の交換
ヒューズが切れていないのにランプ類が点灯しないときは、電球切れが考えられます。電球を点検し、切れているときは交換してください。記載されていない電球の交換については、マツダ販売店にご相談ください。
ヘッドランプの下向き (ロービーム) にはディスチャージヘッドランプまたはハロゲンヘッドランプが装備されています。ディスチャージヘッドランプは高電圧を使用しているため、取り扱いを誤ると感電するおそれがあります。ディスチャージヘッドランプの交換·修理をするときは、必ずマツダ販売店へご相談ください。
·
電球を交換するときは、各ランプを消灯させ、電球が冷えてから交換してください。やけどをするおそれがあります。
·
電球および電球固定具の取り付けは確実に行なってください。確実に取り付けされていないと、水入りなどによる故障およびレンズ内面の曇りにつながるおそれがあります。
·
ハロゲン球はガラス内部の圧力が高いため、落としたり、物をぶつけたり、傷をつけたりすると破損してガラスが飛散するおそれがあります。取り扱いには十分注意してください。また、素手で触れずにきれいな手袋を着用してください。
·
ハロゲン球を素手で触れてはいけませんが、万一、誤ってハロゲン球に触れてしまったときは、水で薄めた中性洗剤 (約5%) をやわらかい布に含ませ、汚れをふき取ってください。
·
必ず同じW数の電球を使用してください。
·
ヘッドランプ、制動灯などのランプは、雨天走行や洗車などの使用条件によりレンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によるもので、雨天時などに窓ガラスが曇るのと同様の現象であり、機能上の問題はありません。ただし、レンズ内面に大粒の水滴がついているときやランプ内に水がたまっているときは、マツダ販売店にご相談ください。
ヘッドランプ
上向き (ハイビーム)
1
ボンネットを開けます。
2
ガイドから配線をはずします。
3
ソケットをまわして取りはずします。
4
コネクターのツメを起こして電球を取りはずします。
電球を取りはずすときは、コネクターのツメを下から指で起こすようにしてください。
5
電球を取り換えます。
6
はずした手順と逆の手順で取りつけます。
下向き (ロービーム)
ヘッドランプのロービームにはディスチャージヘッドランプまたはハロゲンヘッドランプが装備されています。

(ディスチャージヘッドランプ装備車)
ディスチャージヘッドランプは高電圧を使用しているため、取り扱いを誤ると感電するおそれがあります。ディスチャージヘッドランプの交換·修理をするときは、必ずマツダ販売店へご相談ください。
(ハロゲンヘッドランプ装備車)
1
ボンネットを開けます。
2
電球の後側にあるコネクターを取りはずします。
3
ゴムカバーをはずします。
4
止め金をはずし、電球を抜き取ります。
5
アダプターを取りはずします。
6
電球を取り換えます。
7
はずした手順と逆の手順で取りつけます。
フォグランプ ☆
1
ネジをはずし、マッドガードをめくり ます。
2
ツメを押し、コネクターをはずします。
3
ソケットを反時計回りにまわして取りはずします。
4
電球を取り換えます。
5
はずした手順と逆の手順で取りつけます。
前面方向指示灯
1
ボンネットを開けます。
2
(i-stop非装備車)
左側の電球を交換するときは図の位置のファスナーをはずし、カバーを取りはずします。
2WD
4WD
3
ソケットをまわして取りはずし、電球を取りはずします。
4
電球を取り換えます。
5
はずした手順と逆の手順で取りつけます。
車幅灯
1
ボンネットを開けます。
2
ソケットをまわして取りはずし、電球を抜き取ります。
3
電球を取り換えます。
4
はずした手順と逆の手順で取りつけます。
側面方向指示灯
ドアミラー横にある側面方向指示灯はLEDタイプの電球のため交換できません。交換については、マツダ販売店へご相談ください。
制動灯/尾灯
LEDタイプの電球のため交換はできません。交換については、マツダ販売店へご相談ください。
後面方向指示灯
1
ファスナーをはずし、カバーをはずします。
2
ネジを取りはずします。
3
ユニットを車両後方に引き、取りはずします。
4
ソケットをまわして取りはずします。
5
ソケットから電球をはずします。
6
電球を取り換えます。
7
はずした手順と逆の手順で取りつけます。
後退灯
1
マイナスドライバーなどの先端に布を巻き、カバーを取りはずします。
2
ツメを押し、コネクターをはずします。
3
ソケットをまわして取りはずし、電球を抜き取ります。
4
電球を取り換えます。
5
はずした手順と逆の手順で取りつけます。
ハイマウントストップランプ
1
カバーを取りはずします。
2
ツメを押し、コネクターをはずします。
3
ソケットをまわして取りはずし、電球を抜き取ります。
4
電球を取り換えます。
5
はずした手順と逆の手順で取りつけます。
番号灯
1
マイナスドライバーなどの先端に布を巻き、レンズを取りはずします。
2
電球を取りはずします。
3
電球を取り換えます。
4
はずした手順と逆の手順で取りつけます。
ルームランプ/マップランプ (フロント)
ルームランプ/マップランプ (フロント) 交換は車体を傷つけるおそれがあります。
ルームランプ/マップランプ (フロント) を交換するときはマツダ販売店へご相談ください。
ルームランプ (リヤ)
1
マイナスドライバーなどの先端に布を巻き、レンズを取りはずします。
2
電球を抜き取ります。
3
電球を取り換えます。
4
はずした手順と逆の手順で取りつけます。
ラゲッジルームランプ
1
マイナスドライバーなどの先端に布を巻き、ユニットを取りはずします。
2
電球を抜き取ります。
3
電球を取り換えます。
4
はずした手順と逆の手順で取りつけます。
