BIANTE取扱書 [Mオ_初版]_(50602)

ヒューズの受け持つ装置

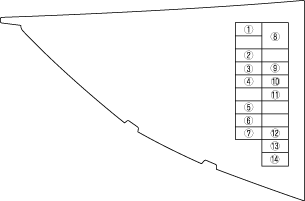

◆室内ヒューズボックス

位置
表示
容量
保護装置
1
M.DEF
7.5 A
ミラーの曇り取り ☆
2
ABS
7.5 A
ABS
3
EHPAS
7.5 A
EHPAS
4
ENG 1
15 A
PCM
5
MIRROR
7.5 A
電動ミラー
6
SHIFT/L
7.5 A
ギアシフトモジュール
7
P.OUTLET
15 A
電源ソケット
8
P/W
30 A
パワーウィンドー
9
METER
10 A
メーター
10
SAS
10 A
エアバッグ
11
ENG 2
7.5 A
PCM
12
A/C
10 A
エアコン
13
R.WIP
15 A
リヤワイパー
14
F.WIP
25 A
フロントワイパー

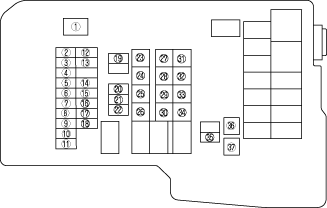

◆エンジンルーム内ヒューズボックス

ヒューズボックス
位置
表示
容量
保護装置
1
EHPAS
80 A
パワーステアリング
2
ETV
DSC
20 A
各種電源 ☆
3
D.LOCK
20 A
パワードアロック
4
P.WIND
20 A
パワーウインドー
5
DEFOG
25 A
リヤウインドーデフォッガー (曇り取り)
6
HORN
15 A
ホーン
7
10 A
PCM
8
STOP
10 A
制動灯
9
TCM
15 A
TCM
10
HAZARD
10 A
非常点滅灯
11
ROOM
15 A
ルームランプ
12
HEAD LR
15 A
ヘッドランプ右 (ロービーム)
13
HEAD LL
15 A
ヘッドランプ左 (ロービーム)
14
HEAD HI
15 A
ヘッドランプ (ハイビーム)
15
ILL
7.5 A
イルミネーション
16
DEICER
20 A
デアイサー ☆
17
MAG
10 A
マグネットクラッチ
18
FOG
15 A
フォグランプ ☆
19
ST
7.5 A
エンジンコントロールシステム ☆
20
ENG BAR2
15 A
PCM
21
ENG BAR1
15 A
エンジンコントロールシステム
22
ENG BA
15 A
エンジンコントロールシステム
23
FAN 1
30 A
クーリングファン
24
FAN 2
30 A
クーリングファン
25
DSC
AT PUMP
30 A
各種電源 ☆
26
INJ
30 A
インジェクター ☆
27
BTN 2
40 A
各種電源 ☆
28
ABS-P
40 A
ABS
29
IG KEY 2
40 A
各種電源
30
FUEL
20 A
フューエルポンプ
31
BLOWER
40 A
ブロアモーター
32
IG KEY 1
30 A
各種電源
33
BTN 1
40 A
各種電源
34
R.BLOWER
40 A
リヤブロアモーター
35
TAIL
15 A
尾灯、番号灯、車幅灯
36
P.SLIDE LH
20 A
パワースライドドア (左) ☆
37
P.SLIDE RH
20 A
パワースライドドア (右) ☆
リレーボックス (LF-VDS型エンジン)
位置
表示
容量
保護装置
1
ST SUB
40 A
スターター
2
BATT 2
10 A
エンジンコントロールシステム
3
PWR DRV
30 A
スターター (パワーリレー)
