ヒューズは電気装置を過負荷から保護する働きをしています。
|
|
1
|
エンジンスイッチをLOCKの位置にします。
|
|
2
|
ヒューズボックスのカバーを開きます。
ヒューズボックスは助手席グローブボックスの左横と、エンジンルーム内にあります。
|
 |
 |
|
|
3
|
ヒューズの位置を確認し、故障の状況から、点検すべきヒューズを確認してください。
|
|
4
|
ヒューズを抜き取ります。
|
 |
|
5
|
ヒューズを点検し、切れている場合は、規定容量のヒューズと交換します。
|
 |
 |
|
規定容量を超えるヒューズを使用したり、ヒューズの代わりに針金や銀紙などを使用しないでください。
配線などが過熱し、焼損して火災になるおそれがあります。
|
|
 |
|

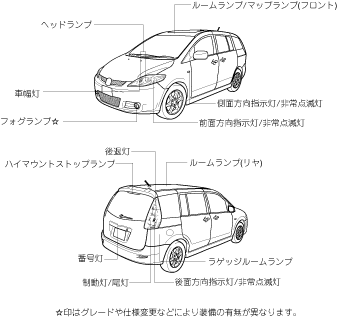

ヘッドランプの下向き (ロービーム) にはディスチャージヘッドランプまたはハロゲンヘッドランプが装備されています。
ディスチャージヘッドランプは高電圧を使用しているため、取り扱いを誤ると感電するおそれがあります。ディスチャージヘッドランプの交換・修理をするときは、必ずマツダ販売店へご相談ください。
|
|
|
|
左側のヘッドランプの電球を交換するときは、図の位置のネジをはずし、カバーを取りはずします。
|
|
1
|
ボンネットを開けます。
|
|
2
|
ソケットをまわして取りはずし、コネクターのツメを押して電球を引き抜きます。
|
 |
|
ディスチャージヘッドランプは高電圧を使用しているため、取り扱いを誤ると感電するおそれがあります。ディスチャージヘッドランプの交換・修理をするときは、必ずマツダ販売店へご相談ください。
|
|
1
|
ボンネットを開けます。
|
|
2
|
電球の後側にあるコネクターをはずします。
|
 |
|
3
|
ゴムカバーをはずします。
|
|
4
|
止め金をはずし、電球を抜き取ります。
|
 |
|
ゴムカバーを取り付けるときは、
 印が上にくるように取りつけてください。
|
|
5
|
ソケットから電球を抜き取ります。
|
 |
|
1
|
交換する側と反対の方向にハンドルをいっぱいにきります。
|
|
2
|
クリップを取りはずしてマッドガードをめくります。
|
 |
|
3
|
ソケットをまわして取りはずし、電球を抜き取ります。
|
 |
|
マッドガードを固定するときは、取りはずしと逆の手順で固定してください。
|
|
側面方向指示灯は電球 (バルブ) の交換はできません。ランプユニット本体の交換となりますので、側面方向指示灯を交換をするときはマツダ販売店へご相談ください。
|
|
1
|
リフトゲートを開けます。
|
|
2
|
カバーを取りはずします。
|
 |
|
3
|
ネジをはずし、ランプ本体を後ろに引いて取りはずします。
|
|
4
|
ソケットをまわして取りはずし、電球を抜き取ります。
|
 |
|
1
|
リフトゲートを開けます
|
|
2
|
カバーを取りはずします。
|
 |
|
3
|
ソケットを取りはずし、電球を抜き取ります。
|
 |
 |
|
1
|
ランプ本体を取りはずします。
|
 |
|
2
|
ソケットをまわして取りはずし、電球を抜き取ります。
|
 |
 |
ヒューズの受け持つ装置
