PREMACY取扱書 [Ｃセ

ヒューズの受け持つ装置

◆室内ヒューズボックス

位置	表示	容量	保護装置
1	M.DEF	7.5A	—^*1
1	M.DEF	7.5A	ミラーの曇り取り ☆ ^*2
2	—	—	—
3	—	—	—
4	P.OUTLET	15A	—
5	SHIFT/L	5A	ギアシフトモジュール
6	CIGAR	15A	電源ソケット
7	MIRROR	7.5A	電動ミラー、オーディオ ☆
8	A/C	10A	エアコン
9	F.WIP	25A	フロントワイパー/ウォッシャー
10	R.WIP	15A	リヤワイパー/ウォッシャー
11	ENG	5A	O₂ヒーター・リヤ^*1
11	ENG	5A	メインリレー^*2
12	METER	10A	メーター
13	SAS	10A	エアバッグ
14	S.WARM	15A	—
15	ABS/DSC	5A	ABS、DSC ☆
16	EHPAS	5A	EHPAS
17	ENG2	15A	イグニッション・コイル^*1
17	ENG2	15A	—^*2
18	P/W	30A	パワーウィンドー
19	P/W	40A	—

*1	LF-VD型エンジン

*2	LF-VD型エンジン以外

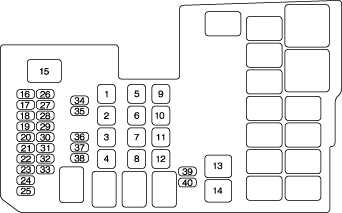

◆エンジンルーム内ヒューズボックス

位置	表示	容量	保護装置
1	FAN	30A	クーリングファン
2	FAN	30A	クーリングファン
3	P.WIND	40A	—
4	INJ^*1	30A	インジェクター^*1
4	IG KEY1^*2	30A	各ヒューズへの電源^*2
5	ABS-V	20A	ABS、DSC ☆
6	ABS-P	30A	ABS、DSC ☆
7	IG KEY2	20A	各ヒューズへの電源
8	HEATER TCM^1 DEICER^2	20A	TCM^*1
8	HEATER TCM^1 DEICER^2	20A	フロントワイパーデアイサー ☆ ^*2
9	BLOWER	40A	ブロアモーター
10	GLOW IG KEY1^*1	40A	各ヒューズへの電源^*1
10	GLOW IG KEY1^*1	40A	—^*2
11	BTN	60A^*1	各ヒューズへの電源
11	BTN	40A^*2	各ヒューズへの電源
12	IG KEY2	40A	—
13	CLOSER P.SLIDE LH	20A	パワースライドドア (左) ☆
14	CLOSER P.SLIDE RH	20A	パワースライドドア (右) ☆
15	EHPAS	80A	EHPAS
16	FOG	15A	フォグランプ ☆
17	D.LOCK	20A	パワードアロック
18	P.WIND H/CLEAN	20A	パワーウインドー
19	ETC^*1	10A	エレキスロットルバルブ
19	MAG^*2	10A	マグネットクラッチ
20	DEFOG	25A	リヤウインドーデフォッガー (曇り取り)
21	ENG+B	10A	PCM、4WDコントロール (4WD車)
22	STOP	10A	制動灯
23	FUEL	20A	フューエルポンプ
24	HAZARD	10A	方向指示器、非常点滅灯
25	ROOM	15A	ルームランプ
26	—	—	—
27	MAG^*1	10A	マグネットクラッチ
27	—^*2	—	—
28	GLOW SIG	7.5A	—
29	HEAD HR	10A	ヘッドランプ右 (Hi)
30	HEAD HL	10A	ヘッドランプ左 (Hi)
31	HORN	15A	ホーン
32	SUN ROOF	20A	サンルーフ ☆
33	ETC MIRROR BURGLAR	7.5A	—
34	HEAD LR	15A	ヘッドランプ右 (Low)、ヘッドライトレベリング ☆
35	HEAD LL	15A	ヘッドランプ左 (Low)
36	ENG BAR2	15A	O₂ヒーター
37	ENG BAR	15A	エアフローセンサー、エンジンコントロールシステム
38	ENG BA^*1	20A	PCM^*1
38	INJ^*2	20A	インジェクター^*2
39	ILLUMI	10A	メーターイルミネーション、ヒーターコントロールイルミネーション
40	TAIL	10A	尾灯、番号灯、車幅灯

*1	LF-VD型エンジン

*2	LF-VD型エンジン以外
