車両スペック
車両スペック
充電システム
e-SKYACTIV EV
|
項目 |
サービスデータ |
|---|---|
|
入力電圧 |
AC 100 V/200 V |
|
定格周波数 |
50 Hz/60 Hz |
|
最大定格電流 |
32 A (普通充電) |
|
最大消費電力 |
6.4 kVA (普通充電) |
|
最大入力電流 |
125 A (急速充電) |
|
純正充電ケーブル内蔵コントロールボックス漏電検知電流 |
5 mA |
|
EV充電モード/接続タイプ |
普通充電 : モード2､モード3 急速充電 : CHAdeMO コネクタ : TYPE1 |
|
施工要求 (短路保護電流､保護機器の情報) |
過電流､過電圧対策手段は､法規・基準に従うことが必要です。 家屋､ビルの配線に適切な過電流保護装置を必ず設置してください。 |
|
IP等級 |
IP44: 充電ポートに充電コネクターを接続したとき IP67: 充電ケーブル |
|
動作温度 |
車載充電器 : -30 ℃ ～ 65 ℃ (冷却水温度) 60 ℃以上で性能低下 充電ケーブル : -30 ℃ ～ 50 ℃ (外気温) |
|
保管温度 |
車載充電器 : -40 ℃ ～ 65 ℃ (冷却水温度)､ -40 ℃ ～ 85 ℃ (外気温) 充電ケーブル : 車両の保証温度 |
|
適合規格 |
車載充電器 : EN/IEC 61851-1､EN/IEC 61851-21､EN/IEC 61851-23 充電ケーブル : IEC61851-1 |
|
アダプタ |
充電プラグおよび充電コネクター部にアダプタを使用しないでください。 延長ケーブルなどは使用しないでください。 |
e-SKYACTIV R-EV
|
項目 |
サービスデータ |
|---|---|
|
入力電圧 |
AC 100 V/200 V |
|
定格周波数 |
50 Hz/60 Hz |
|
最大定格電流 |
32 A (普通充電) |
|
最大消費電力 |
6.4 kVA (普通充電) |
|
最大入力電流 |
90 A (急速充電) |
|
純正充電ケーブル内蔵コントロールボックス漏電検知電流 |
5 mA |
|
EV充電モード/接続タイプ |
普通充電 : モード2､モード3 急速充電 : CHAdeMO コネクタ : TYPE1 |
|
施工要求 (短路保護電流､保護機器の情報) |
過電流､過電圧対策手段は､法規・基準に従うことが必要です。 家屋､ビルの配線に適切な過電流保護装置を必ず設置してください。 |
|
IP等級 |
IP44: 充電ポートに充電コネクターを接続したとき IP67: 充電ケーブル |
|
動作温度 |
車載充電器 : -30 ℃ ～ 65 ℃ (冷却水温度) 60 ℃以上で性能低下 充電ケーブル : -30 ℃ ～ 50 ℃ (外気温) |
|
保管温度 |
車載充電器 : -40 ℃ ～ 65 ℃ (冷却水温度)､ -40 ℃ ～ 85 ℃ (外気温) 充電ケーブル : 車両の保証温度 |
|
適合規格 |
車載充電器 : EN/IEC 61851-1､EN/IEC 61851-21､EN/IEC 61851-23 充電ケーブル : IEC61851-1 |
|
アダプタ |
充電プラグおよび充電コネクター部にアダプタを使用しないでください。 延長ケーブルなどは使用しないでください。 |
駆動用バッテリー
|
項目 |
サービスデータ |
|---|---|
|
タイプ |
リチウムイオン電池 |
|
温度範囲 |
作動保証温度: -30 ℃ ～ 60 ℃ 保存保証温度: -40 ℃ ～ 70 ℃ |
12Vバッテリー
|
項目 |
サービスデータ |
|---|---|
|
型式*1 |
LN1､42Ah (20時間率) |
-
車両に取り付けられたバッテリーを確認の上､同等以上の性能のバッテリーを使用してください。ただし､同一型式の中でも性能が異なる場合がありますので､交換する際はマツダ販売店にご相談ください。
スパークプラグ
|
項目 |
e-SKYACTIV R-EV |
||
|---|---|---|---|
|
型式 |
NGK |
RE9D *1 |
|
-
e-SKYACTIV R-EVの最適な性能を発揮するためのスパークプラグです。詳しくはマツダ販売店にご相談ください。
イリジウムプラグを使用しておりますので､ワイヤーブラシなどによる清掃は行なわないでください。イリジウム合金チップおよび白金チップの微粒子膜が損傷または脱落するおそれがあります。
燃料
|
項目 |
e-SKYACTIV R-EV |
|---|---|
|
使用燃料 |
無鉛レギュラーガソリン |
|
タンク容量 (参考値) |
50 L |
エンジンオイル/エンジンオイルフィルター
オイル量の確認は､必ずレベルゲージで行なってください。
交換時期は走行 kmまたは年月のどちらか早い方で交換してください。
|
項目 |
e-SKYACTIV R-EV |
|
|---|---|---|
|
交換時期 |
15,000 km または1年ごと |
|
|
推奨銘柄 |
純正モーターオイルゴールデンECO 7 (0W-20)*1､ 純正モーターオイルゴールデンターボ (5W-30)､ 純正モーターオイルゴールデンSN (5W-30) |
|
|
指定規格 |
API SN以上 (SAE 0W-20､SAE 5W-30) |
|
|
交換量 (参考値) |
オイルとオイルフィルター |
5.4 L |
-
純正モーターオイルゴールデンECO 7は最も省燃費性に優れたエンジンオイルです。e-SKYACTIV R-EVには､純正モーターオイルゴールデンECO 7の使用を推奨します。
純正モーターオイルを使用してください。純正モーターオイル以外の 鉱物油および一部の合成油が使用可能ですが、始動性が悪くなる場合が あります。詳細はマツダ販売店へお問合せください。

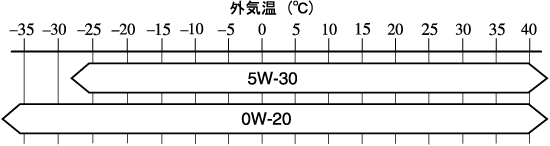

使用温度範囲
エンジンオイルは外気温に応じた粘度のものを次の表にもとづき使用してください。
冷却水
液量の確認は､リザーバータンク表面のゲージで行なってください。
|
項目 |
e-SKYACTIV EV |
e-SKYACTIV R-EV |
||
|---|---|---|---|---|
|
EVシステム |
エンジン |
|||
|
交換時期 |
純正ロングライフクーラント |
2年ごと (初回は3年) |
2年ごと (初回は3年) |
|
|
純正ロングライフクーラント (ゴールデン)*1 |
100,000 km走行または5年ごと (初回は200,000 km走行または15年) |
100,000 km走行または4年ごと (初回は180,000 km走行または9年) |
||
|
推奨液 |
純正ロングライフクーラント､ 純正ロングライフクーラント (ゴールデン)*1 |
|||
|
容量 (参考値) |
e-SKYACTIV EV |
4.3 L |
4.3 L |
6.0 L |
-
ラジエーターキャップまたはその付近に
のマークがある場合は､純正ロングライフクーラント (ゴールデン) を使用してください。詳しくはマツダ販売店にご相談ください。
EVトランスアクスルフルード
|
項目 |
e-SKYACTIV EV |
e-SKYACTIV R-EV |
|---|---|---|
|
推奨フルード |
純正ATF FZ |
純正ATF A7 |
|
容量 (参考値) |
1.55 L |
4.7 L |
ブレーキ液
液量の確認は､リザーバータンク表面のゲージで行なってください。
|
項目 |
サービスデータ |
|---|---|
|
交換時期 |
2年ごと (初回は3年) |
|
推奨液 |
純正ブレーキフルードBF-3 (DOT-3)､ 純正ブレーキフルードB7 (DOT-3) |
ウォッシャー液
液量の確認は､レベルゲージで行なってください。
|
項目 |
サービスデータ |
|---|---|
|
タンク容量 (参考値) |
2.2 L |
電球 (バルブ) について
この車両に装備されている電球は､すべてLEDタイプです。
LEDタイプの電球は交換できません。交換については､マツダ販売店へご相談ください。
タイヤ/ホイールサイズ
タイヤサイズ表示 (一例) の見方
-
タイヤ幅の呼称 (mm)
-
偏平率 (％)
-
ラジアル構造
-
リム径の呼称 (インチ)
-
ロードインデックス (LI)
-
速度記号
速度記号の見方
次の速度記号情報で､車両の適切なタイヤを選んでください。
|
速度記号 |
最高速度 |
|---|---|
|
L |
120 km/h まで |
|
N |
140 km/h まで |
|
Q |
160 km/h まで |
|
R |
170 km/h まで |
|
S |
180 km/h まで |
|
T |
190 km/h まで |
|
U |
200 km/h まで |
|
H |
210 km/h まで |
|
V |
240 km/h まで |
|
W |
270 km/h まで |
標準タイヤ
タイヤサイズは､運転席側のリアドアに貼付されているラベルで確認してください。
|
タイヤサイズ |
ホイール |
||
|---|---|---|---|
|
サイズ |
インセット (オフセット) |
ピッチサークル直径 |
|
|
215/55R18 95H |
18×7J |
45.0 mm |
114.3 mm |
タイヤ空気圧
標準タイヤ
適正空気圧は､運転席側のリアドアに貼付されているラベルで確認してください。
|
タイヤサイズ |
タイヤ空気圧 |
||
|---|---|---|---|
|
前輪 |
後輪 |
||
|
e-SKYACTIV EV |
e-SKYACTIV R-EV |
||
|
215/55R18 95H |
250 kPa (2.5 kgf/cm2) |
260 kPa (2.6 kgf/cm2) |
260 kPa (2.6 kgf/cm2) |
ホイールナットの締め付けトルク
タイヤを取り付けるときは､次のトルクでホイールナットを締め付けてください。
108 N･m～147 N･m (12 kgf･m～14 kgf･m)
ブレーキディスクの摩耗限度情報
ブレーキディスクの使用限度値とその測定方法に関する情報が必要な場合は､マツダ販売店にご相談ください。
各部の点検値､交換時期
ブレーキペダル
|
項目 |
サービスデータ |
|---|---|
|
遊び |
3 mm以下 |
|
フロアマットとのすき間 (踏力147 N {15 kgf}) |
68.5 mm以上 |
補機ベルト
|
項目 |
サービスデータ |
|---|---|
|
たわみ量*1 |
損傷があるものは交換 |
-
ストレッチタイプのベルトのため､たわみ量の点検は不要です。詳しくはマツダ販売店にご相談ください。
エアクリーナーエレメント
|
項目 |
サービスデータ |
|
|---|---|---|
|
交換時期 |
標準 |
50,000 km走行ごと |
|
シビアコンディション*1 |
25,000 km走行ごと |
|
-
シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
